HVC シリーズ
- カタログ
- 圧着
- ねじ止め

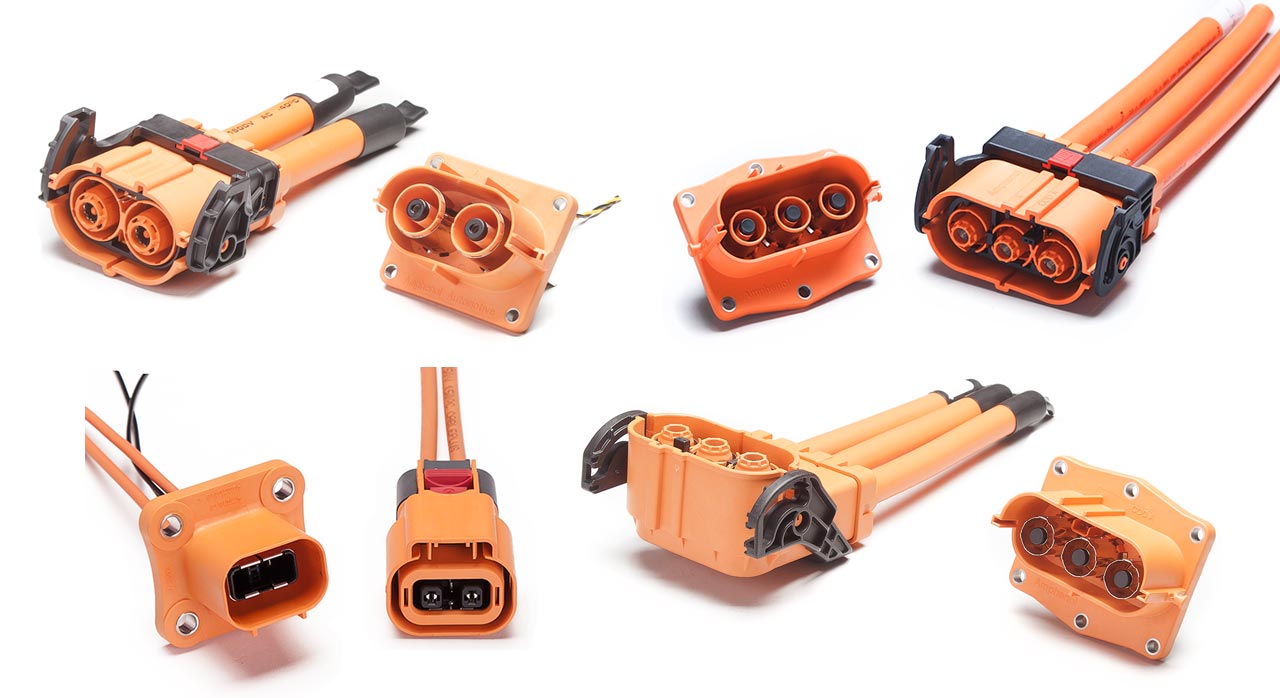

HVC シリーズは、バッテリーシステム、PDU、MCU、モーター向けに開発された樹脂製の高電圧EVコネクタです。1～5芯、形状はストレートタイプと90°アングルタイプを取り揃え、定格電圧800V DC～1000V DC、定格電流20A～400A、適用電線サイズ2.5～70mm²に対応しています。
HVC シリーズ 選定早見表
※各製品名をクリックすると、HVC シリーズの各製品ページをご覧いただけます。
定格電流：32A～70A
| 製品名 | HVC2P28 | HVC2P63 HVC2P63T |
HVC3P63 | HVC3PG63 | HVC4P36 | HVC5P63 | HVC2P36 |
|---|---|---|---|---|---|---|---|
| 芯数 | 2芯 | 2芯 | 3芯 | 3芯 | 4芯 | 5芯 | 2芯 |
| 定格電圧 | 800V DC | 800V DC | 800V DC | 800V DC | 1000V DC | 750V DC | 800V DC |
| 定格電流 (Max.) |
20A～40A | 20A～45A | 20A～45A | 20A～40A | 20A～55A | 32A | 20A～70A |
| 適用電線サイズ (mm²) |
2.5 mm², 4 mm², 5 mm² |
2.5 mm², 4 mm², 5 mm², 6 mm² |
2.5 mm², 4 mm², 5 mm², 6 mm² |
2.5 mm², 4 mm², 6 mm² |
2.5 mm², 4 mm², 6 mm² |
6 mm² | 2.5 mm², 4 mm², 5 mm², 10 mm² |
| 防水性 | IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
| HVIL (インターロック) |
● | ● | ● | ● | ● | ● | ● |
| 360°EMI シールド | ● | ● | ● | ● | ● | ● | ● |
| タッチプルーフ | IPXXB | IPXXB | IPXXB | IPXXB | IPXXB | IPXXB | IPXXB |
定格電流：125A～440A
| 製品名 | HVC1P80 HVC1P80(90°) |
HVSC1P80 HVSC1P80(90°) |
HVC1P12 HVC1P12(90°) |
HVC2P60 HVC2P60(90°) |
HVC2P80 HVC2P80(90°) |
HVC2P10 HVC2P10(90°) |
HVC2P12 | HVC3P80 HVC3P80(90°) |
|---|---|---|---|---|---|---|---|---|
| 芯数 | 1芯 | 1芯 | 1芯 | 2芯 | 2芯 | 2芯 | 2芯 | 3芯 |
| 定格電圧 | 1000V DC | 1000V DC | 1000V DC | 800V DC | 1000V DC | 1000V DC | 1000V DC | 1000V DC |
| 定格電流 (Max.) |
150A～220A | 100A～220A | 340A～400A | 80A～125A | 150A～220A | 170A～280A | 180A～300A | 150A～220A |
| 適用電線サイズ (mm²) |
25 mm², 35 mm², 50 mm² |
16 mm², 25 mm², 35 mm², 50 mm² |
70 mm², 95 mm² |
16 mm², 25 mm² |
25 mm², 35 mm², 50 mm² |
35 mm², 50 mm², 70 mm² |
35 mm², 50 mm², 70 mm² |
25 mm², 35 mm², 50 mm² |
| 防水性 | IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67,IP68,IPX9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
| HVIL (インターロック) |
● | - | ● | ● | ● | ● | ● | ● |
| 360°EMI シールド | ● | - | ● | ● | ● | ● | ● | ● |
| タッチプルーフ | IPXXB | IPXXB | IPXXB | IPXXB | IPXXB | IPXXB | IPXXB | IPXXB |

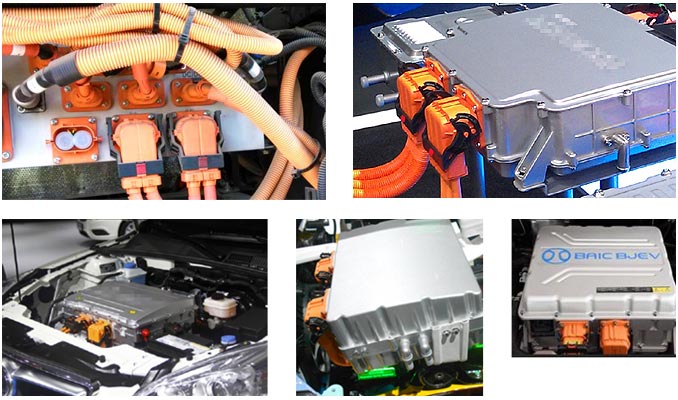

アプリケーション例
