HVSC1P80(90°)

• カタログ
• 圧着
• ねじ止め

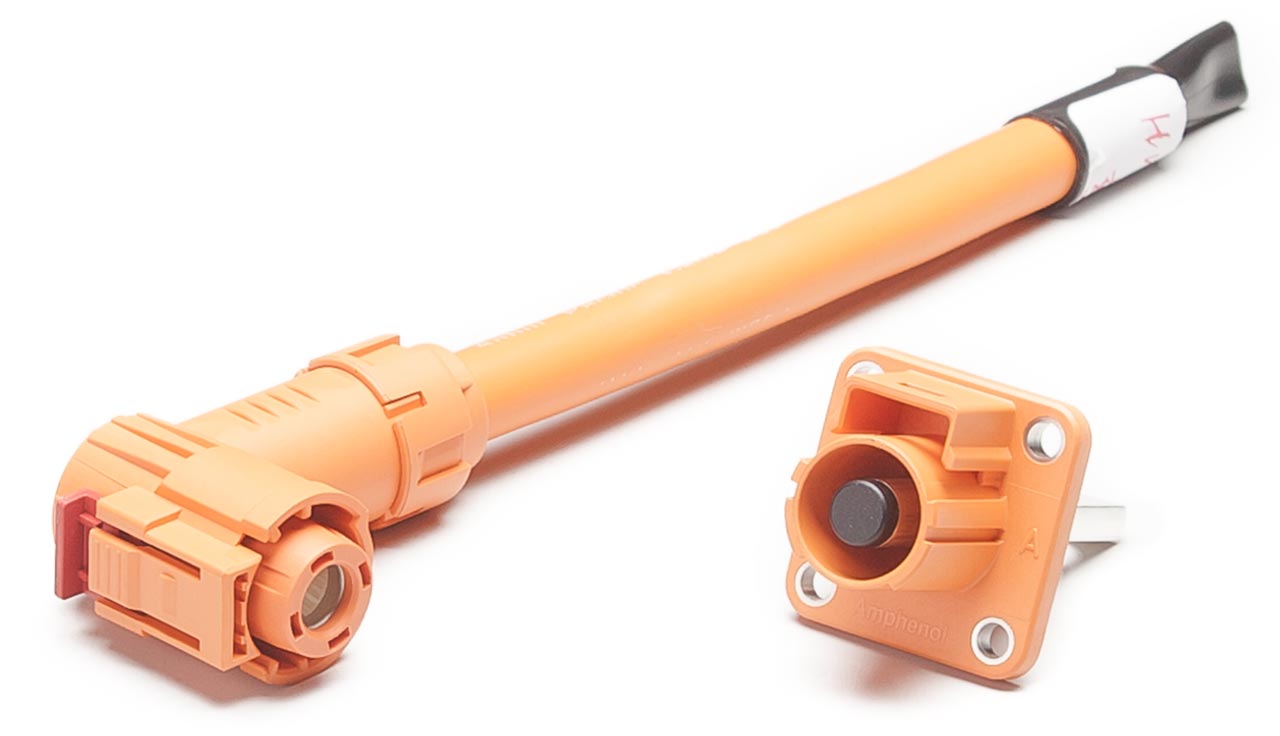

HVSC1P80(90°) は、バッテリーシステムなどの電動パワートレイン向けに開発された、1芯、ライトアングル形状の樹脂製高電圧EVコネクタです。定格電圧1000V DC、定格電流は最大220A、適用電線サイズ16mm²～50mm²に対応しています。

HVC1P80(90°)と同等の設計ですが、シールド対応、HVIL（インターロック）機構を搭載しないことで、ローコストを実現しています。

HVC シリーズの一覧はこちら

特長

• 定格電圧：1000V DC Max.
• 定格電流：100A　16mm²
  150A　25mm²
  180A　35mm²
  220A　50mm²
• 嵌合回数：50 Min.
• 引張強度：≤ 100N
• 使用温度範囲：-40°C ～＋140°C
• 保護等級：IP67、IP6K9K(嵌合時)
  IPXXB (非嵌合時)
• 確実な嵌合を保持するCPA機構付き
