HVC2P60

• カタログ
• 圧着
• ねじ止め

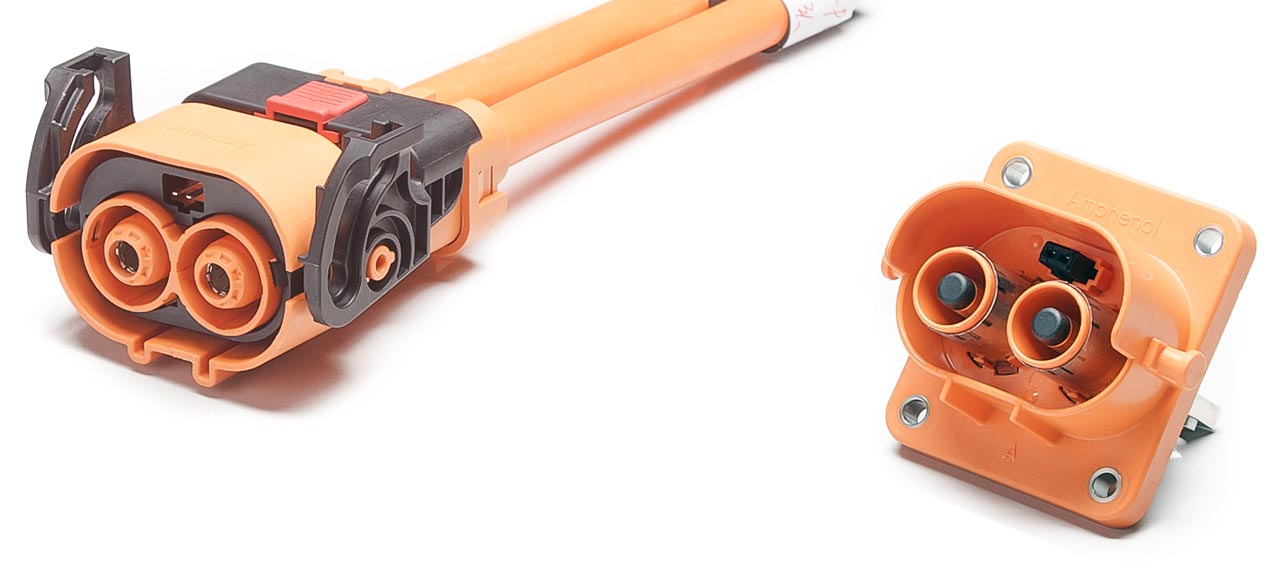

HVC2P60は、PDU、インバータ、バッテリーシステムなどの電動パワートレイン向けに開発された、2芯、ストレート形状の樹脂製高電圧EVコネクタです。定格電圧800V DC、定格電流は最大125A、適用電線サイズ16mm²、25mm²に対応しています。

HVC シリーズの一覧はこちら

特長

• 定格電圧：800V DC Max.
• 定格電流@85℃：
  80A　16mm² (9.6 ～ 10.2mm)
  125A　25mm² (11.6 ～ 12.2mm)
• 嵌合回数： 50 Min.
• 引張強度： ≤ 100N
• 使用温度： -40°C ～＋140°C
• 保護等級： IP67, IP6K9K、IPXXD (嵌合時)
  IPXXB (非嵌合時)
• HVIL（インターロック）機構を内蔵
• 確実な嵌合を保持するCPA機構付き
• 360°EMIシールド
• EMI/RFI対策（メタルシールド）
