HVC2P80
- カタログ
- 圧着
- ねじ止め

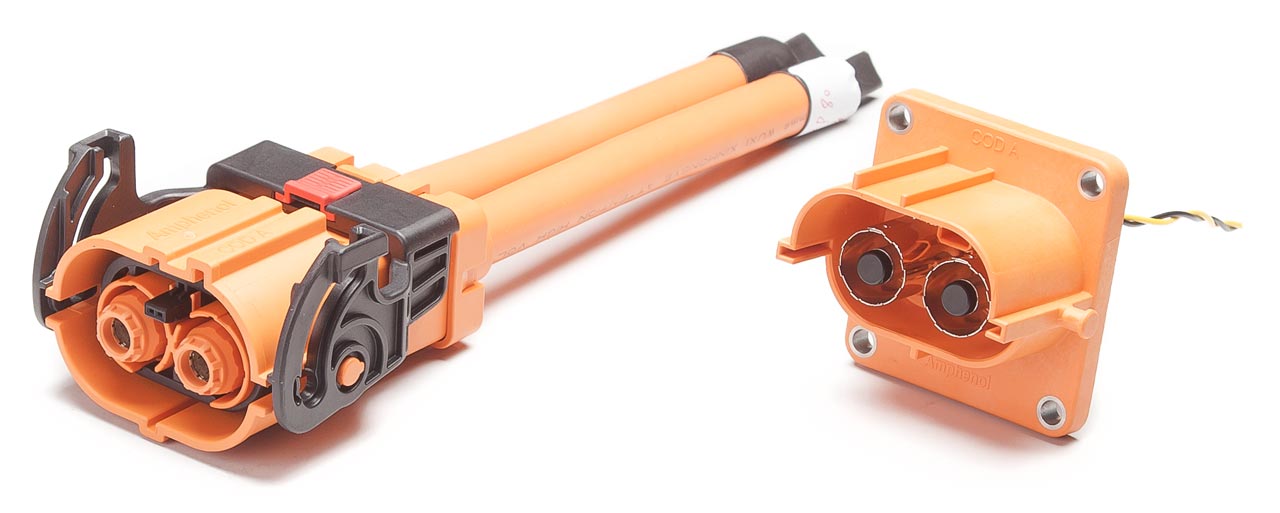

HVC2P80は、PDU、インバータ、バッテリーシステムなどの電動パワートレイン向けに開発された、2芯、ストレート形状の樹脂製高電圧EVコネクタです。定格電圧1000V DC、定格電流は最大220A、適用電線サイズ25mm²～50mm²に対応しています。
特長
- 定格電圧：1000V DC Max.
- 定格電流@85℃：
150A 25mm² (11.6 ～ 12.2mm)
170A 35mm² (13.8 ～ 14.4mm)
220A 50mm² (15.2 ～ 15.8mm) - 嵌合回数： 50 Min.
- 引張強度： ≤ 100N
- 使用温度： -40°C ～＋140°C
- 保護等級： IP67, IP6K9K、IPXXD (嵌合時)
IPXXB (非嵌合時) - HVIL（インターロック）機構を内蔵
- 確実な嵌合を保持するCPA機構付き
- 360°EMIシールド
- EMI/RFI対策（メタルシールド）

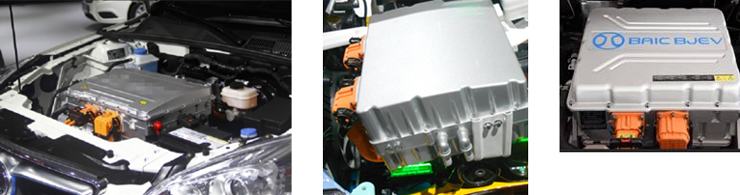

アプリケーション例
