HVC3P80(90°)

HVC3P80(90°)

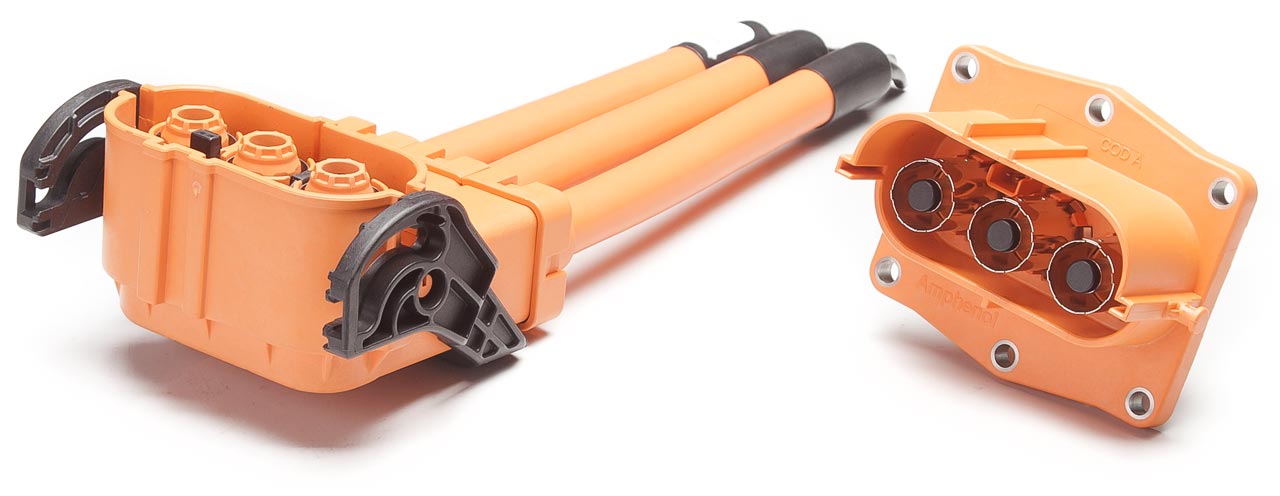

HVC3P80(90°)は、モータ、MCU、インバータ、バッテリーシステムなどの電動パワートレイン向けに開発された、3芯、ライトアングル形状の樹脂製高電圧EVコネクタです。定格電圧1000V DC、定格電流は最大220A、適用電線サイズ25mm²~50mm²に対応しています。

HVC シリーズの一覧はこちら

特長

  • 定格電圧:1000V DC Max.
  • 定格電流@85℃:
    150A 25mm² (11.6 ~ 12.2mm)
    170A 35mm² (13.8 ~ 14.4mm)
    220A 50mm² (15.2 ~ 15.8mm)
  • 嵌合回数: 50 Min.
  • 引張強度: ≤ 100N
  • 使用温度: -40°C ~+140°C
  • 保護等級: IP67, IP6K9K、IPXXD (嵌合時)
    IPXXB (非嵌合時)
  • HVIL(インターロック)機構を内蔵
  • 確実な嵌合を保持するCPA機構付き
  • 360°EMIシールド
  • EMI/RFI対策(メタルシールド)

アプリケーション例

HVC3P80(90°) アプリケーション例
