HVC2P28
- カタログ
- 圧着
- ねじ止め

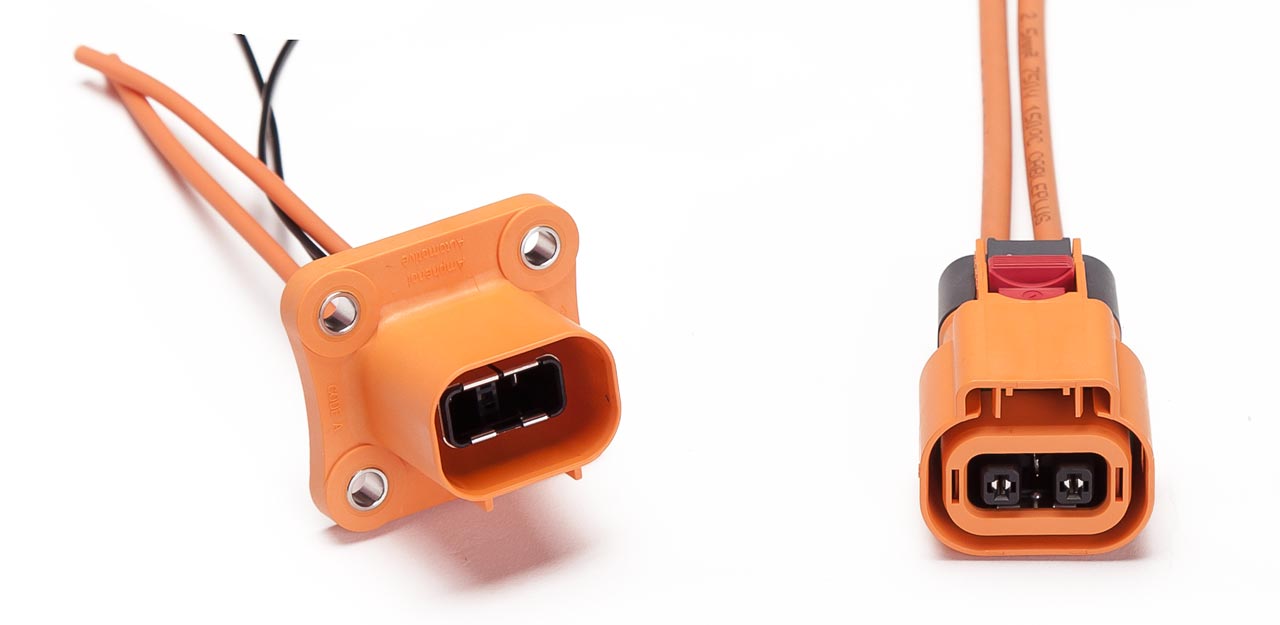

HVC2P28は、OBC(On-Board Charger)、PTC Heater、Air Compressorなど、EV/HEV充電・補機類用に最適化された、2芯、ストレート形状の樹脂製高電圧EVコネクタです。定格電圧800V DC、定格電流は最大40A、適用電線サイズ2.5mm²～5mm²に対応しています。
特長
- 定格電圧：800V DC Max.
- 定格電流@85℃：
20A 2.5mm² (4.4 ～ 4.7mm)
30A 4mm² (5.3 ～ 5.8mm)
40A 5mm² (5.3 ～ 5.8mm) - 嵌合回数： 50 Min.
- 引張強度： ≤ 100N
- 使用温度： -40°C ～＋140°C
- 保護等級： IP67, IP6K9K、IPXXD (嵌合時)
IPXXB (非嵌合時) - HVIL（インターロック）機構を内蔵
- 確実な嵌合を保持するCPA機構付き
- 360°EMIシールド
- EMI/RFI対策（メタルシールド）
