Surlok Plus

SurLok Plusは、きわめて素早くロック、リリースが可能な樹脂製の防水ラグ端子です。従来の圧着ラグ端子の理想的な代替品であり、画期的な工数削減を実現します。

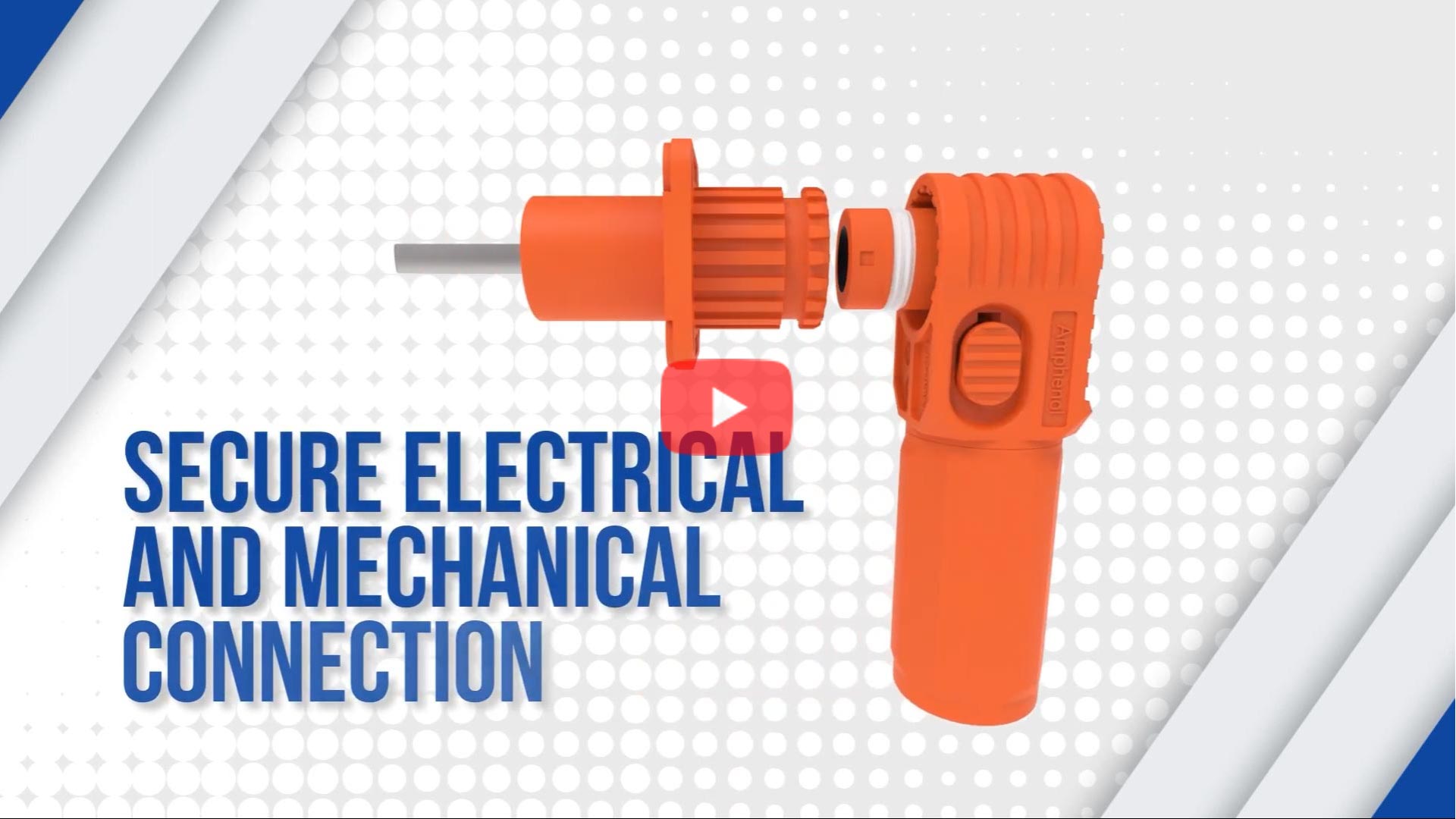

ピン側の結線は、圧着、ねじ式、バスバーから選べるため、現場での取付けも容易となり、トルク管理のための工具も不要です。嵌合は、プッシュするだけでパチンと小気味良くロックします。

加えて、RADSOK®コンタクトを採用しており、最大350Aの大電流、1500Vの高電圧をコンパクトで堅牢な設計で実現するほか、IP67の防水性も満足します。

SurLok Plusは、EVはもちろん、EVバイクにも採用実績があります。中継タイプもラインアップしており、ケーブルアセンブリにてご提供します。SurLok Plus用の高電圧ケーブルは、弊社のPowerLink™を推奨します。

バッテリー用大電流ワンタッチコネクタの一覧はこちら

特長

Surlok Plus

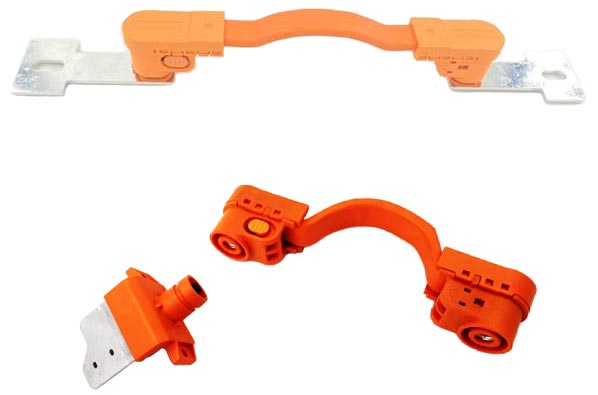

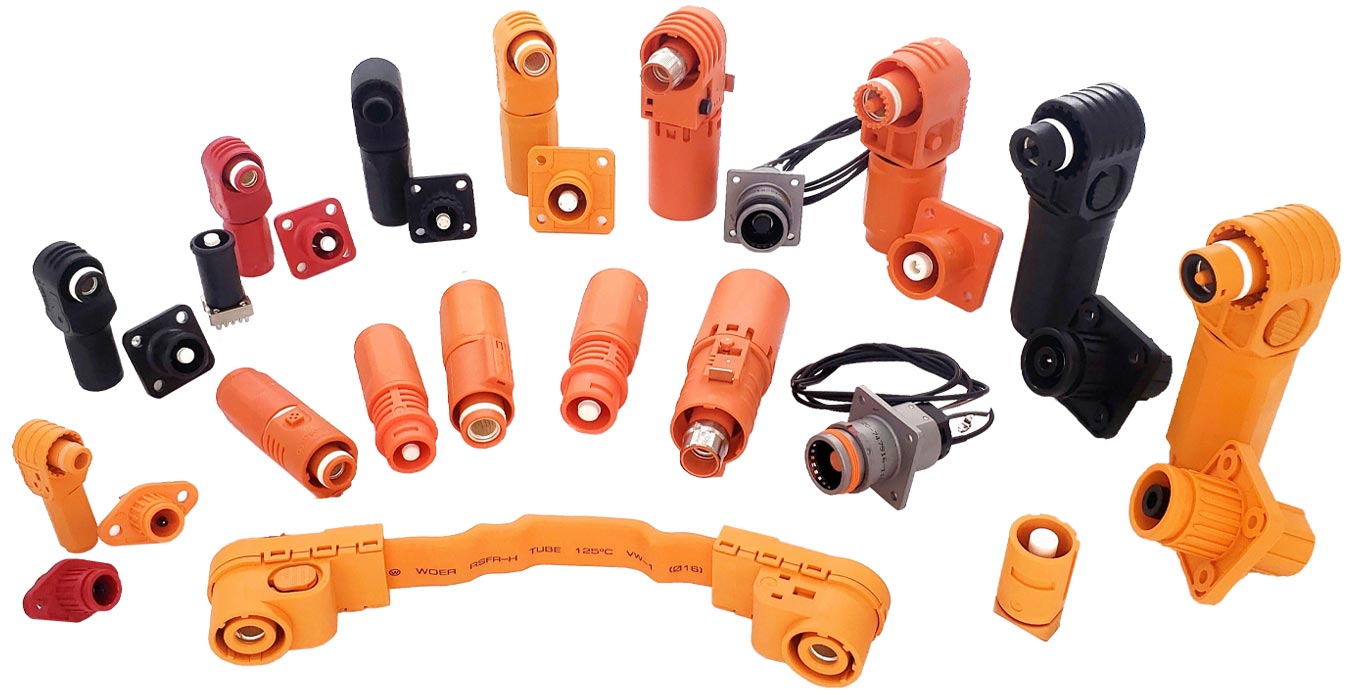

SurLok Plusバスバーアセンブリ
  • 累計販売数:2700万個以上(2022年12月現在)
  • TUV Rheinland 2022 ALL Quality Matters Award(ESS connector)を受賞
  • RADSOK®コンタクトを採用
  • 50A~350Aの大電流、1000V DC/1500V DCの高電圧に対応
  • ワンタッチ接続
  • スプリングロック構造
  • 取付穴へのカラー追加オプションあり
  • タッチプルーフ機構付きの安全設計
  • IP67の防水防塵性
  • 使用温度範囲:-40°C~+105°C(1000V DC)
    -40°C~+125°C(1500V DC)
  • 複数のキーオプションあり(誤嵌合防止)
  • UL 94-V0の難燃性
  • プラグは360°回転(キーウェイ無の場合)
  • プレスフィットタイプあり(コンタクトサイズ5.7mm)

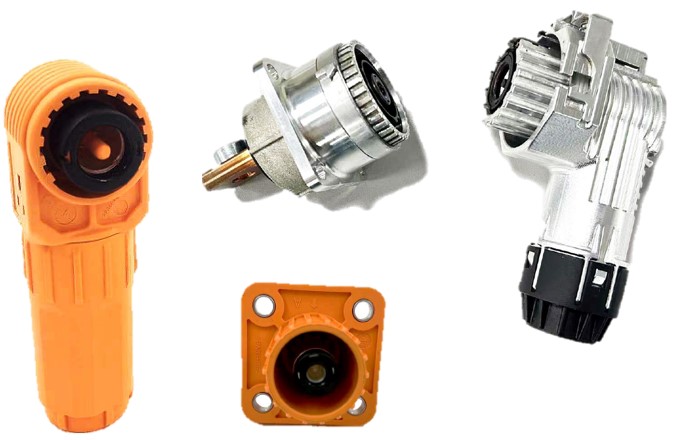

  • EMIシールドタイプあり(コンタクトサイズ8.0mm)
  • 結線 プラグ : 圧着
    レセプタクル : 圧着・ねじ式・バスバー
  • 鉄道車両用材料燃焼性試験:「難燃性」合格(車材燃試2017-1488K)
  • 推奨適用電線サイズ以外に、14SQ、22SQ、38SQ、60SQにも対応可
  • 1500V DCタイプ UL4128、TUV認定
  • 1500V DCタイプ IP6K9Kの防水試験をクリア
  • 1500V DCタイプ USCAR-2の振動試験をクリア
電流値 推奨適用電線サイズ 推奨適合ケーブル外径
50A 6SQ 4.8±0.2mm
70A 10SQ 6.3±0.2mm
100A 16SQ 8.1±0.2mm
120A 25SQ 10.2±0.2mm
150A 35SQ 11.5±0.3mm
200A 50SQ 13.6±0.3mm
250A 70SQ 15.5±0.3mm
300A 85SQ 18.2±0.3mm
350A 95SQ 18.2±0.3mm

用途

  • EV/HEV
  • 鉄道車両
  • 建設機械
  • バッテリー、定置用蓄電池(ESS)
  • AGV/自動運転車
  • 風力発電
