battery|mateは、あらゆる分電盤、蓄電池システム用途において、高信頼の接続を実現します。
コンパクトながら、1500V DCの高電圧、200Aの大電流に対応します。

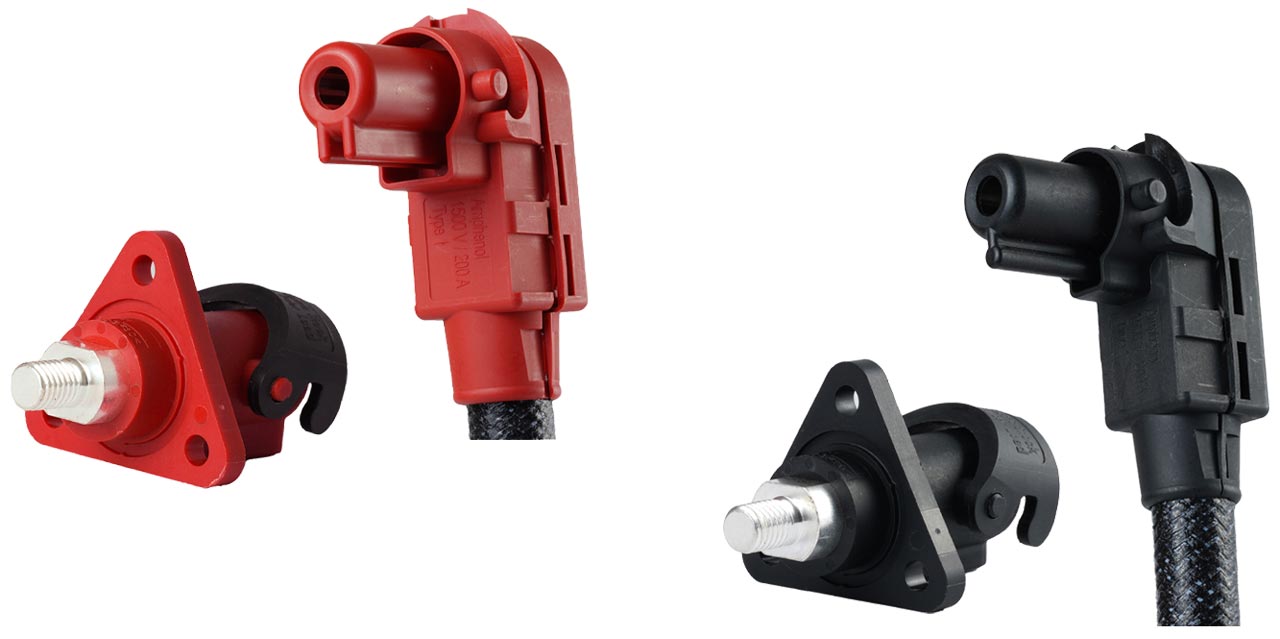

ハウジングカラーは黒と赤の2色展開で、誤嵌合防止のため、同色のコネクタ同士のみ嵌合する機構を採用しており、またタッチプルーフ構造のため、安全性にも配慮した設計になっています。
battery|mateは、UL4128、UL1973などの蓄電池システムの国際規格に準拠しています。
特長
- 芯数：1芯
- 定格電圧：1500V DC
- 定格電流：200A Max.＠40℃
- 目視で嵌合確認可能
- タッチプルーフ構造
- 嵌合方式：レバーロック
（不用意な脱着を防止するため、工具で脱着する構造） - 使用温度範囲：-40℃～＋140℃
- 嵌合耐久性：500回
- 接触抵抗：0.5mΩ（ケーブル無しの場合）
- 適用電線サイズ：35mm²、50mm²
- 嵌合力：Min. 20N
Max. 125N - 離脱力：Min. 20N
Max. 100N - 準拠規格：UL1977、UL4128、UL1973、UL9540
