Octax® 38999
Octax®38999は、D38999のコネクタシェルに、Octax®コンタクトを組込むことで、最大10Gbpsの高速伝送に対応します。サイズ25のコネクタシェルに最大8つのOctax®コンタクトを実装できますので、コンパクトで且つ高密度が要求される用途に最適です。
コネクタ特性はMIL-DTL-38999に準拠しており、耐環境性に優れています。現場結線が可能で、標準の#22Dの圧着コンタクト(M39029)を使用しており、使いやすさにも配慮しています。
ストレインリリーフ、保護キャップなど専用アクセサリも豊富にラインアップしています。
特長
- 伝送速度:10Gbps以上
- D38999コネクタのシェルサイズ9~25に、Octax®コンタクトを組込み可能
- 標準の#22Dの圧着コンタクト(M39029)を使用
- TIA/EIA、およびISO Cat 6AまたはCat 7に準拠
- 1G、および10Gアプリケーションに最適
- PCBテイルタイプも提供可能
- 優れた耐腐食性、シェル間導電性、EMIシールド、耐環境性能
- コンパクトで軽量性に優れた設計
- 高精度CNCで加工された精密部品
- RoHS準拠
仕様
電気特性 | 耐電圧 | 1000V DC |
---|---|---|
定格電流 | 4A | |
定格電圧 | 115V AC | |
シェル対シェル接触抵抗 | < 3.0 mΩ | |
接触抵抗 | > 5G Ω | |
機械特性 | 嵌合回数 | 500回 |
使用温度範囲 | -65 °C~+175 °C | |
材料&表面処理 | AS39029に準拠 |

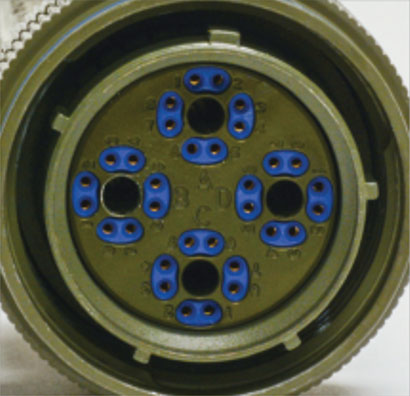

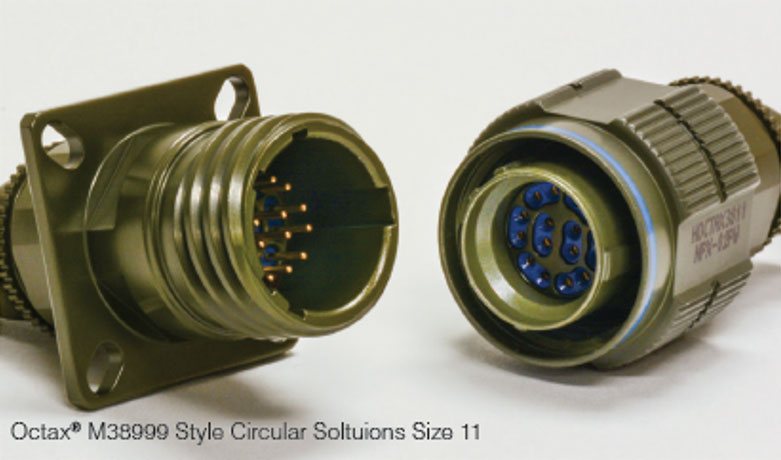

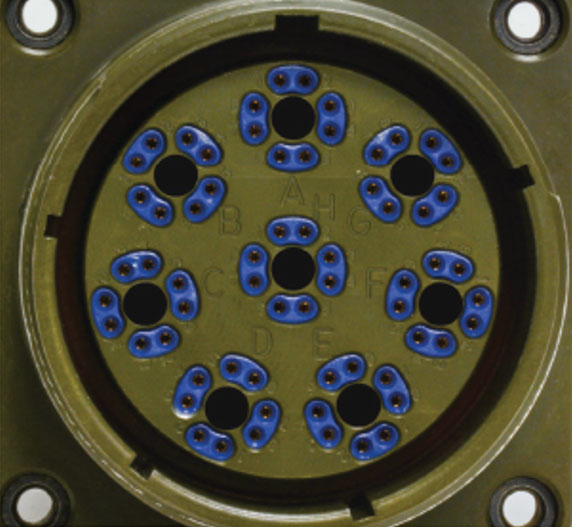

Octax®コンタクト組込み例 - コネクタシェル別
![xxx](../images/products/Octax_38999/Octax_38999_ex_11a.jpg)
![xxx](../images/products/Octax_38999/Octax_38999_ex_11b.jpg)
![xxx](../images/products/Octax_38999/Octax_38999_ex_19a.jpg)
![xxx](../images/products/Octax_38999/Octax_38999_ex_19b.jpg)
![xxx](../images/products/Octax_38999/Octax_38999_ex_25a.jpg)
![xxx](../images/products/Octax_38999/Octax_38999_ex_25b.jpg)
