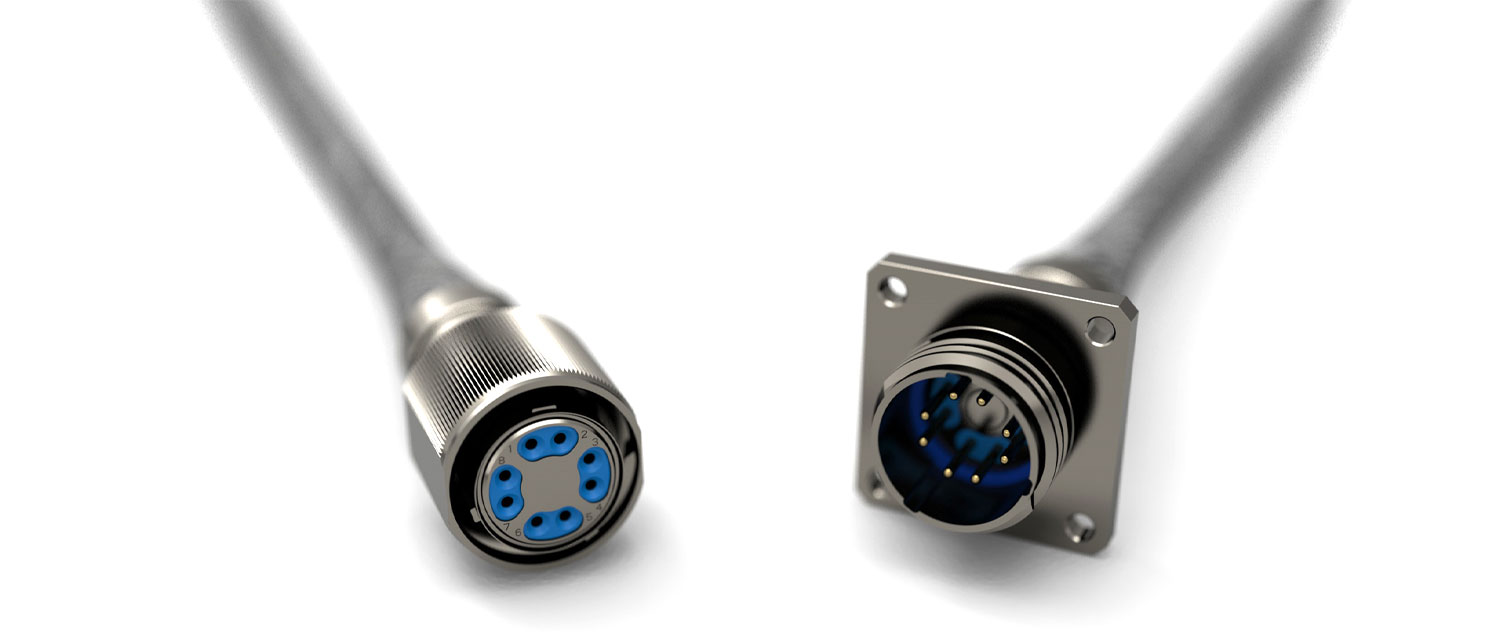

Octax® -Solo
Octax®-Soloは、10Gbpsイーサネットを実現する超小型高速伝送コネクタです。アビオニクス、機内エンターテインメントシステム、高精細ビデオディスプレイ、その他、航空宇宙・防衛向けの高速イーサネット伝送アプリケーションに最適です。
現場結線が可能で、標準の#22Dの圧着コンタクト（M39029）を使用しており、使いやすさにも配慮しています。また予期せぬコネクタ離脱が発生しないよう強固なロック機構を備えており、激しい振動や衝撃がかかる過酷な環境下においても、嵌合状態を保持できます。
特長
- 各ツイストペアおよびコンタクトを隔離することで、クロストークを最小化
- ツイストしたケーブルを、コンタクトに近接することで、特性インピーダンスの不一致を最小化
仕様
| 環境特性 | 使用温度範囲 | －65 °C～＋175 °C |
|---|---|---|
| 高度浸漬 | 70,000 ft.,500 VRMS（EIA-364-03） | |
| 防カビ性 | MIL-STD-810に準ずる | |
| 耐液性 | MIL-STD-810に準ずる | |
| 防塵性 | MIL-STD-810に準ずる | |
| 耐腐食性 | 100時間クリア（EIA-364-26, Condition A） | |
| 機械特性 | 耐振動性（ランダム波） | EIA-364-28, Condition V, Letter "J"に準ずる |
| 嵌合耐久性 | 500回（MIL-DTL-38999） | |
| 嵌合トルク | 6"/lb Max., 1"/lb Min.（MIL-DTL-38999, 3.11 and 4.5.7） | |
| コンタクト保持力 | 6 lb Max., .012" Displacement（EIA-364-29, Method B） | |
| 電気特性 | 耐電圧 | 500 VRMS, 60 Hz（EIA-364-20） |
| シェル対シェル伝導性 | 10 mV drop（EIA-364-83） | |
| 接触抵抗 | 500 VDC, 1000 MΩ（EIA-364-21） | |
| 伝送速度 | 10 Gbps |
