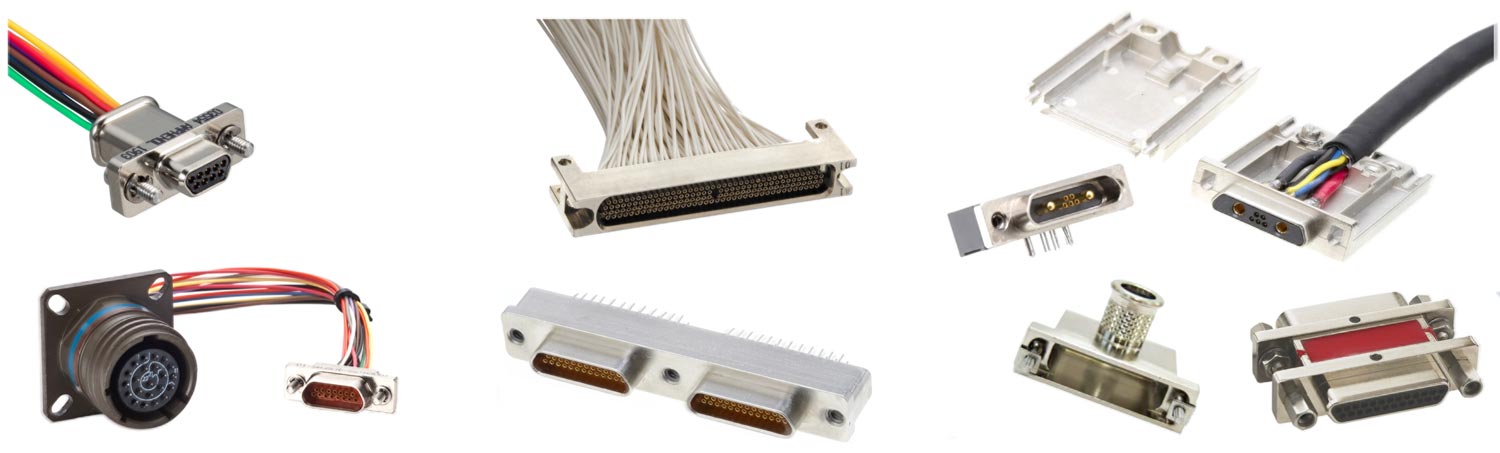

アンフェノールのMicro-Dは、MIL-DTL-83513規格の要求水準を上回る性能をもち、またSpaceWire規格にも適合したコネクタとして、航空機、飛しょう体、人工衛星等で数多く採用されています。多くのカスタム設計、 バックシェル の開発経験があり、電源、信号、同軸、光ファイバなどを組み込んだハイブリッドタイプにも対応します。標準のMicro-Dケーブルアセンブリは、9芯から100芯まで9種類のシェルサイズがあり、1本から国産で承っております。
同一ロット生産で、低アウトガスのスペースグレード仕様（NASA EEE-INST-002適合）も提供しています。
コストダウンと軽量化を実現するバックシェル一体型や、優れた気密性を発揮するハーメチックタイプ も提供可能です。
特長
- 1.27mmコンタクトピッチの超小型高密度コネクタ
- MIL-DTL-83513規格適合
- プレス＆フォームピンコンタクトの採用により、低嵌合力と低価格を実現
- メタルシェル100R シリーズとプラスチックシェル101R シリーズ
- 同軸ケーブル，ツイストペアシールドケーブルも使用可能
- 表面実装タイプあり
- フィルタータイプあり
- 標準ハーネスタイプに加え、基板実装タイプも形状豊富
- アビオニクス機器，飛しょう体，人工衛星などの最先端小型機器に最適
- スペースグレード仕様（NASA EEE-INST-002適合）も提供可
（特殊品番コードを追加し、スペースグレード仕様に設定可能）

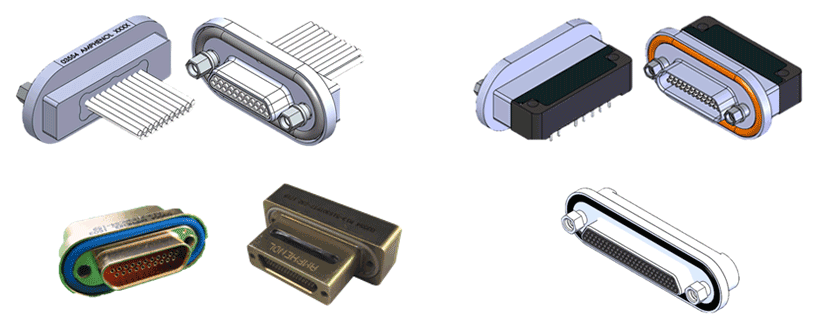

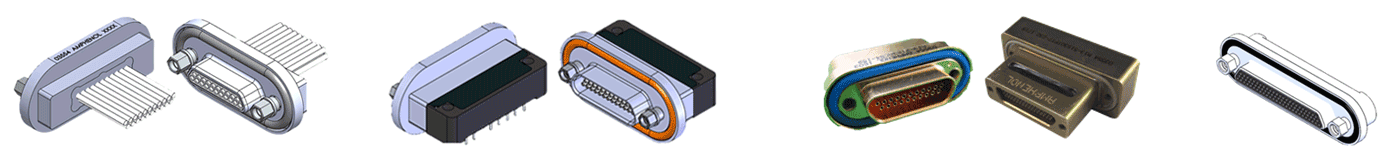

ハーメチックタイプ（107 シリーズ）のご紹介
107 シリーズは、ハーメチックタイプ（高気密性） のMicro-Dコネクタです。 MIL-DTL-83513に準拠しており、多彩なめっきオプション、結線タイプをお選びいただけます。PCテールや同軸コンタクトも対応可能です。
EMIフィルターバージョンや、ご要望に応じて1.0 x 10-5cc/秒以下の仕様にも対応いたします。
