HVSL シリーズ
- カタログ
- 圧着
- ねじ止め

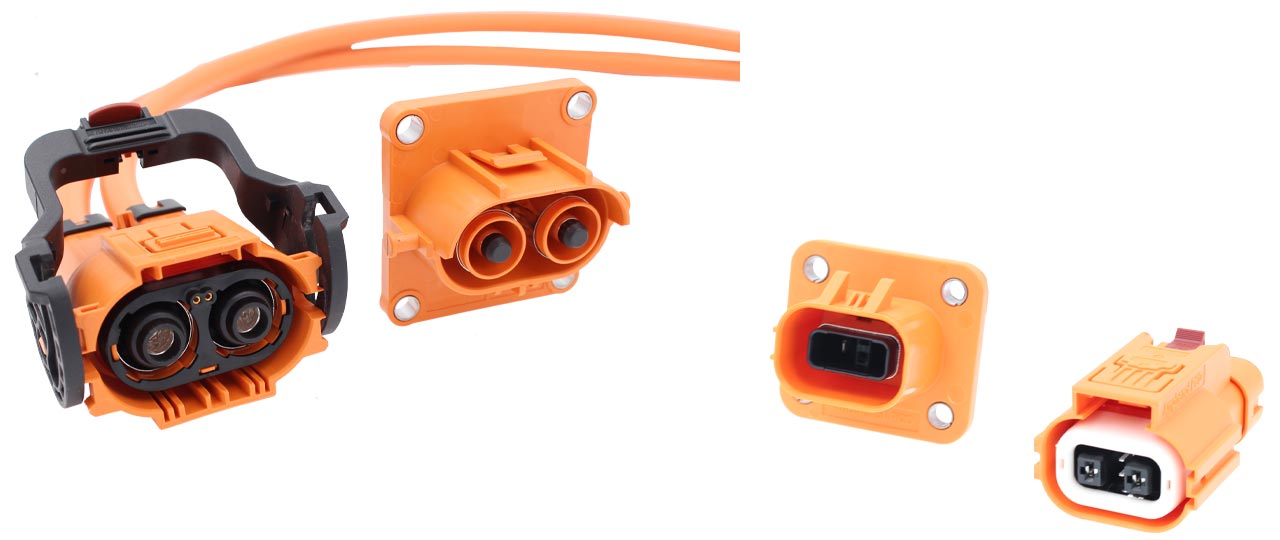

HVSL シリーズは、1000V DCの高電圧、最大430Aの大電流に対応した樹脂製EV/HEV用コネクタです。1芯～6芯、多様な結線タイプを取り揃えているほか、IP67、IP6K9Kの防水性、HVIL（インターロック）機構、2重ロック（CPA）、複数キーコード、360°EMI シールドなどの特長を持っています。EV／HEV、ならびにトラック、ハイブリッド建機等にも最適です。
電流値、ケーブルサイズ等、様々な用途に応じた幅広いラインアップを展開しておりますので、お客様の仕様に応じて、最適な製品をお選びください。
HVSL シリーズ 選定早見表
※各製品名をクリックすると、HVSL シリーズの各製品ページをご覧いただけます。
| 製品名 | HVSL1400 | HVSL1200 | HVSL1000(2芯) HVSL1000(3芯) |
HVSL800(2芯) HVSL800(3芯) |
HVSL600 | HVSL630 | HVSL633 | HVSL282 | HVSL362 | HVSL364 | HVSL365 | HVSL366 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 芯数 | 2 | 2 | 2, 3 | 2, 3 | 1 | 2 | 3 | 2 | 2 | 4 | 5 | 6 |
| 定格電圧 | 1000V DC | 1000V DC | 1000V DC | 1000V DC | 1000V DC | 1000V DC | 1000V DC | 1000V DC | 1000V DC | 1000V DC | 1000V DC | 1000V DC |
| 定格電流 (Max.) |
430A | 350A | 250A | 180A | 120A | 40A | 40A | 32A | 95A | 46A | 40A | 40A |
| 適用電線サイズ (mm²) |
70mm² ～120mm² |
70mm²,95mm² | 25mm² ～70mm² |
25mm² ～50mm² |
25mm² | 4mm²,6mm² | 2.5mm² ～6mm² |
2.5mm² ～4mm² |
6mm² ～16mm² |
2.5mm² ～6mm² |
2.5mm² ～6mm² |
2.5mm² ～6mm² |
| HVIL (高圧連動ループ) |
● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 360° EMI シールド |
● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 防水性 | IP67,IP6K9K (嵌合時) |
IP67,IP6K9K (嵌合時) |
IP67,IP6K9K (嵌合時) |
IP67,IP6K9K (嵌合時) |
IP67,IP6K9K (嵌合時) |
IP67,IP6K9K (嵌合時) |
IP67 (嵌合時) |
IP67,IP6K9K (嵌合時) |
IP67 (嵌合時) |
IP67 (嵌合時) |
IP67 (嵌合時) |
IP67 (嵌合時) |
| タッチプルーフ | IP2XB | IP2XB | IP2XB | IP2XB | IP2XB | IP2XB | IP2XB | IP2XB | IP2XB | IP2XB | IP2XB | IP2XB |
