HVSL364

• カタログ
• 圧着

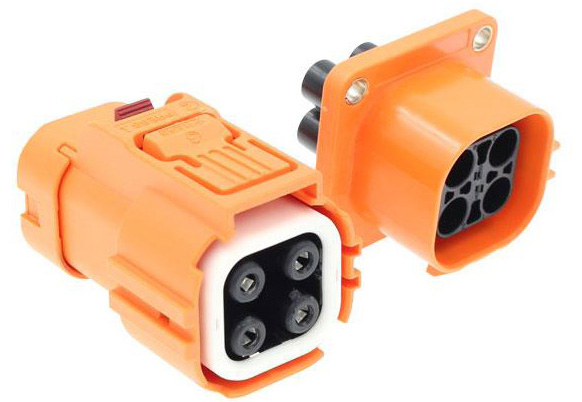

HVSL364 シリーズは、バッテリーシステムなどの幅広いEV/HEV用途向けに開発された、4芯、ストレート形状の樹脂製高電圧EVコネクタです。定格電圧1000V DC、定格電流は最大46A、適用電線サイズ2.5mm²～6mm²に対応しています。

HVSL シリーズの一覧はこちら

特長

• 保護等級：IP67（嵌合時）
• タッチプルーフ：IP2XB
• HVIL（インターロック）機構付きあり
• 360°EMI シールド
• キーコード（誤嵌合防止用）：A/B/C/D/E
• 2 重ロック構造（CPA）

仕様

• 嵌合離脱力：< 100N
• 使用温度範囲：− 40℃～＋125℃
• 定格電圧：1000V DC Max.
• 嵌合耐久性：50 回
• 定格電流：20A　2.5 mm²
  25A　12 AWG/3.3 mm²
  32A　4 mm²
  40A　6 mm²（プレスコンタクト）
  46A　6 mm²（切削コンタクト）
• 絶縁抵抗：>200 MΩ
• 耐電圧：3000V AC
