HVSL366
- カタログ
- 圧着

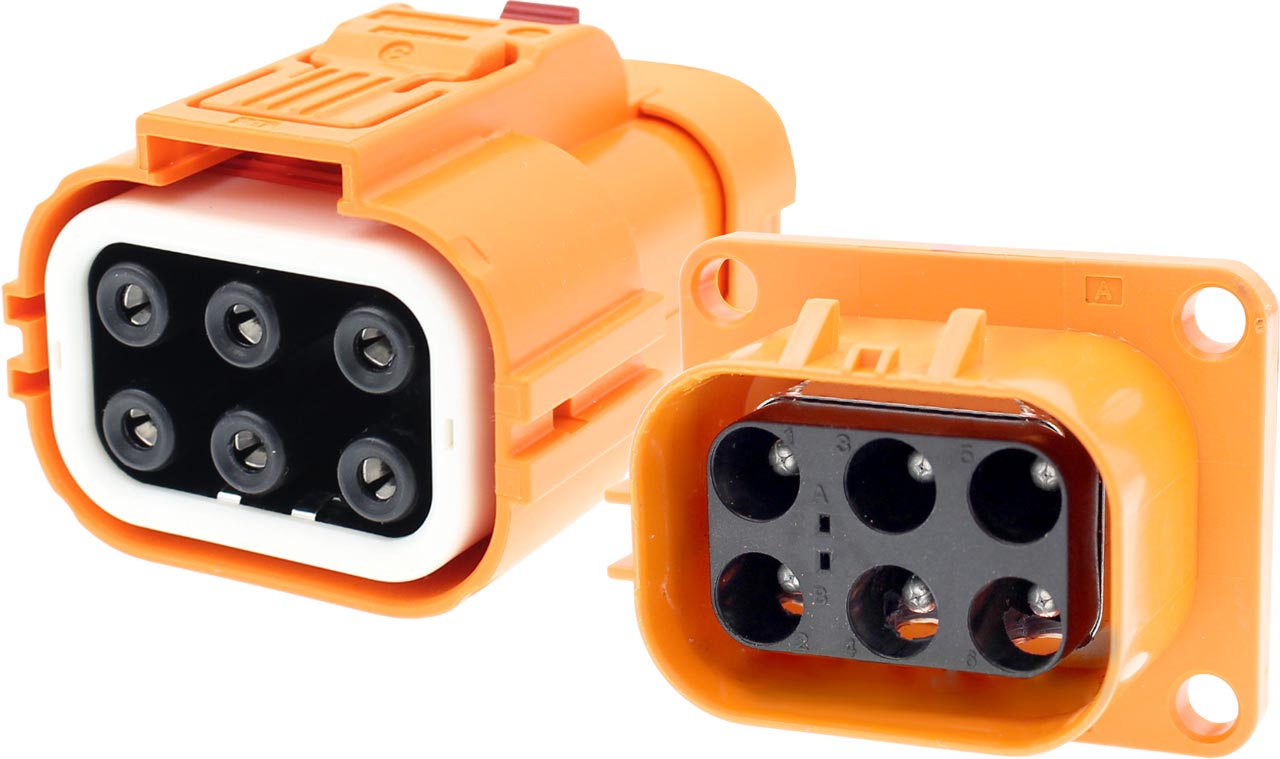

HVSL366 シリーズは、バッテリーシステムなどの幅広いEV/HEV用途向けに開発された、6芯、ストレート形状の樹脂製高電圧EVコネクタです。定格電圧1000V DC、定格電流は最大40A、適用電線サイズ2.5mm²～6mm²に対応しています。
特長
- 保護等級：IP67（嵌合時）
- タッチプルーフ：IP2XB
- HVIL（インターロック）機構付きあり
- 360°EMI シールド
- キーコード（誤嵌合防止用）：A/B
- 2 重ロック構造（CPA）
仕様
- 嵌合離脱力：< 100N
- 使用温度範囲：− 40℃～＋125℃
- 定格電圧：1000V DC Max.
- 嵌合耐久性：50 回
- 定格電流：20A 2.5 mm²
32A 4 mm²
40A 6 mm² - 絶縁抵抗：>200 MΩ
- 耐電圧：3000V AC
