HVC6P63

• カタログ
• 圧着

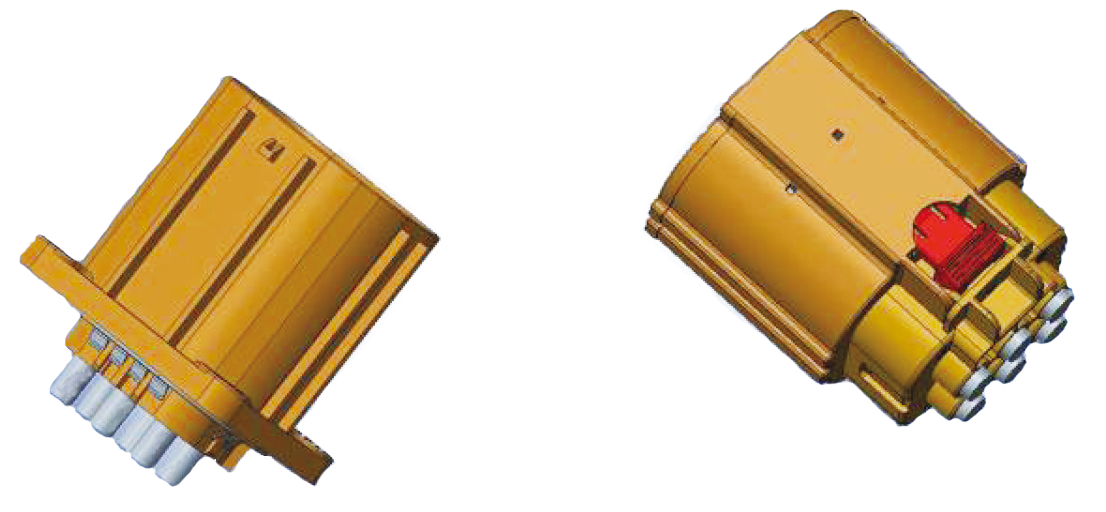

HVC6P63は、バッテリーシステムなどの幅広いEV/HEV用途向けに開発された、6芯、ストレート形状の樹脂製高電圧EVコネクタです。定格電圧1000V DC、定格電流は最大35A、適用電線サイズ2.5mm²～6mm²に対応しています。

特長

• 定格電圧：1000V DC Max.
• 定格電流@85℃：
  20A　2.5mm² (4.4 ～ 4.7mm)
  28A　4.0mm² (5.3 ～ 5.8mm)
  35A　6.0mm² (6.0 ～ 6.5mm)

• 嵌合回数：50 Min.
• 引張強度：≤ 100N
• 使用温度：－40°C ～＋140°C
• 保護等級：IP67, IP6K9K、IPXXD (嵌合時)
  IPXXB (非嵌合時)
• 確実な嵌合を保持するCPA機構付き
• HVIL（インターロック）機構を内蔵（オプション）
• 360°EMIシールド（オプション）
