UPC

UPC

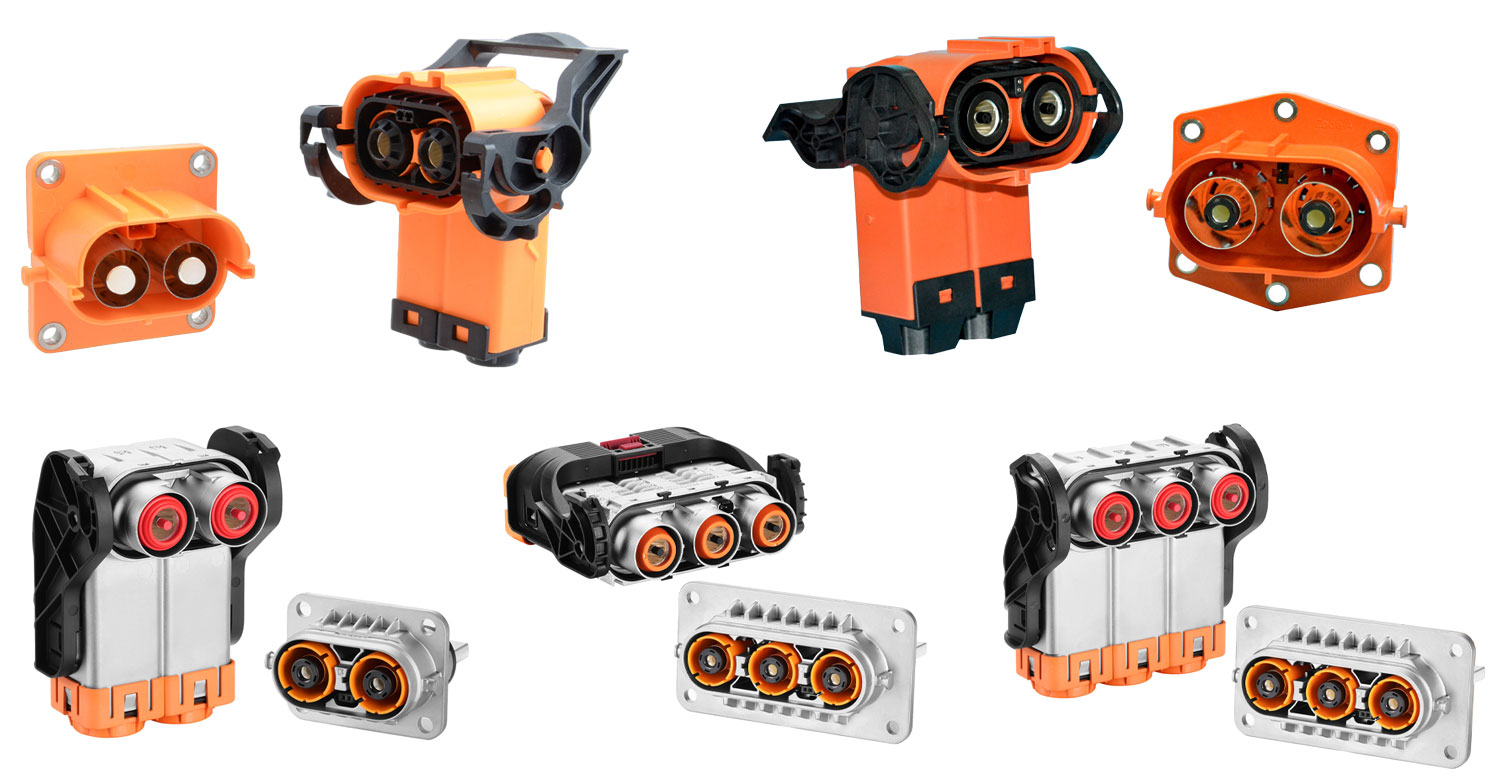

UPC(Ultimate Power Connector)シリーズは、EV、ハイブリッド車向けに開発された高電圧コネクタです。

IP67以上の防水性、HVIL(インターロック)機構、タッチプルーフ構造などの特長を持ち、1000V DC/750V ACの電圧、最大450Aに対応しています。2芯、3芯をラインアップしており、9.1mm、14mmは樹脂、12mmタイプはメタルハウジングを採用しています。

UPC 9.1mm

  • 樹脂ハウジングの高電圧コネクタ(2芯、3芯)
  • 定格電流:120A(25mm²)
    150A(35mm²)
    200A(50mm²)
  • 定格電圧:1000V DC
  • 嵌合耐久性:100回 Min.
  • 防水性:IP67 & IP69K(嵌合時)
  • 難燃性:UL94 V-0
  • HVIL(インターロック)機構を内蔵
  • 360°EMIシールド
  • タッチプルーフ構造
  • 使用温度範囲:-40 °C~+125 °C

UPC 12mm

  • メタルハウジングの高電圧コネクタ(2芯、3芯)
  • RADSOK®コンタクト(12mmサイズ)を採用
  • 定格電流:250A(50mm²)
    300A(70mm²)
    350A(95mm²)
  • 定格電圧:1000V DC/AC
  • 嵌合耐久性:50回 Min.
  • 防水性:IP67/IP6K9K(嵌合時)
  • 難燃性:UL94 V-0
  • HVIL(インターロック)機構を内蔵
  • 360°EMIシールド
  • タッチプルーフ構造
  • 使用温度範囲:-40 °C~+140 °C

UPC 14mm

  • 樹脂ハウジングの高電圧コネクタ(2芯)
  • RADSOK®コンタクト(14mmサイズ)を採用
  • 定格電流:350A(95mm²)
    400A(120mm²)
    450A(150mm²)
  • 定格電圧:1000V DC
  • 嵌合耐久性:100回 Min.
  • 防水性:IP67(嵌合時)
  • 難燃性:UL94 V-0
  • HVIL(インターロック)機構を内蔵
  • 360°EMIシールド
  • タッチプルーフ構造
  • 使用温度範囲:-40 °C~+125 °C

アプリケーション

  • EV、ハイブリッド車
  • 重機
  • バッテリーパック
  • PDU
  • MCU
