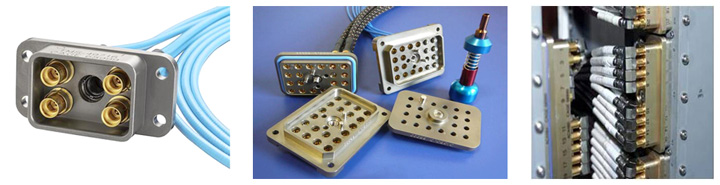

マルチポートコネクタ
マルチポートコネクタを使うことにより、MIL-C-87104、MIL-T-81490適合の複数の同軸ケーブルアセンブリを一括で着脱できます。過酷な環境条件下で、かつスペース制限の厳しい航空機の機体配線において、優れた高周波性能を発揮します。
特長
- 周波数：最大20GHz（M8コンタクト）、最大40GHz（M8Mコンタクト）
- MilTech シリーズ、MilTech Light シリーズ、Phase Track シリーズ等が使用可能
- アイソレーション：100dB
- 適用ケーブル径：最大12mmφ
- コンタクト形状：ストレート、90°アングル、45°アングルの３種類
- スプリング入りコンタクトにより、振動衝撃下で確実な電気的特性を保証
- 嵌合時、防水性を保証（プラグ/レセプタクルシェル間、コンタクト/シェル間）
- バックシェル不要で十分なストレインリリーフ機能を持ったシェル構造
- ハンドツール一つで容易に、シェルに対して、ケーブルアセンブリを取付け、取外しが可能
- キャビティ毎に異なるサイズのケーブルを同一シェルに取付け可能
- ジャックスクリューを用いた嵌合方式、またはガイドピンを用いたブラインドメイトの嵌合方式を採用
- 耐塩水、耐腐食性ガス2000時間の W/Ni/PTFE合金処理が対応可能
- チタン製コンタクト適用可能（重量減）
- M8マルチポートの高周波タイプ、M8M（最大40 GHz）もラインアップ
利点
距離の長い機体配線では、損失を低減するためケーブル径が必然的に大きくなるため、D38999コネクタなどの＃8コンタクトでは対応できません。一方で、N型やTNCコネクタを多用することはメンテナンス性の低下や、重量増、占有スペース増につながり、今後ますます増加する同軸ケーブルポート数に対してベストな選択ではありません。マルチポートコネクタはこれらの課題を解決し、さらなる高パフォーマンスを実現します。
１）大幅な重量削減、省スペース化が可能
マルチポートコネクタは一括で嵌合ロックする機構のため、各コネクタのロック機構（カップリングナット等）を不要にするため、トータル重量やコネクタ占有面積の大幅低減が可能になります。
２）あらゆる形状、芯数を開発製造可能
樹脂成型部品を使用しないため、お客様の要望に応じて、あらゆる形状、芯数のコネクタをイニシャルコスト無しで開発製造できます。
