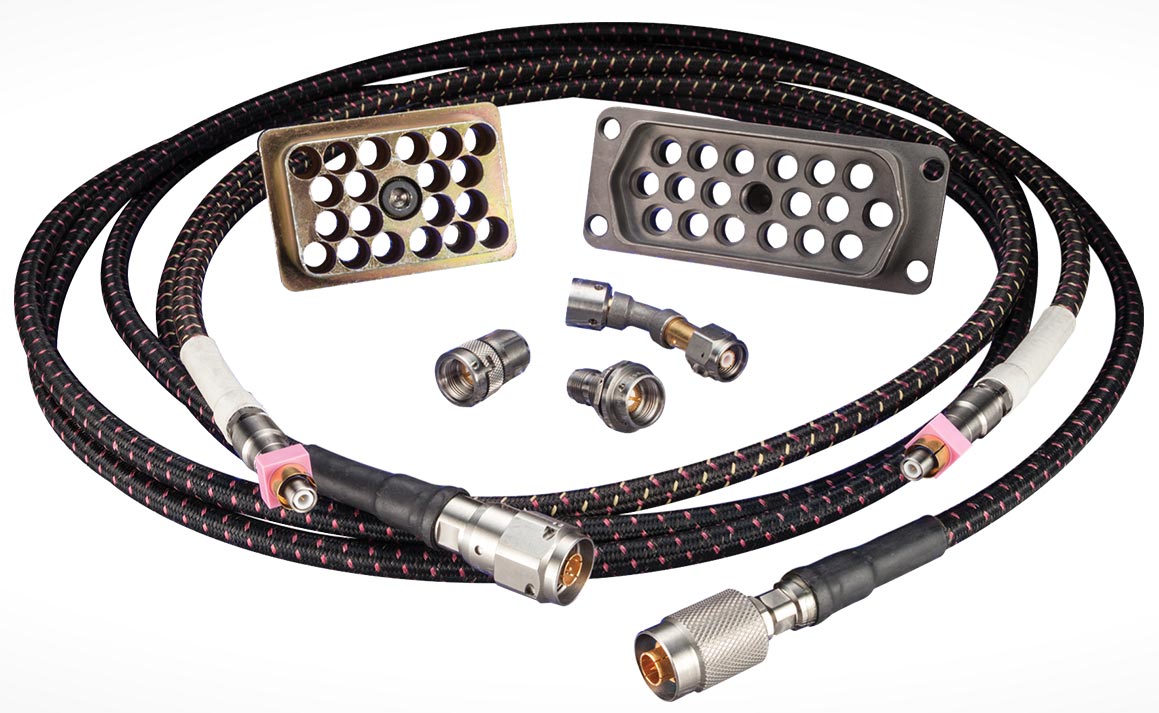

MilTech®- F-35搭載率100％の同軸ケーブル
MilTech シリーズは、F-35搭載率100％を誇る、航空宇宙・防衛向けの同軸ケーブルです。過酷な環境下でも卓越した性能を発揮し、数多くの米国陸海空軍のアプリケーションで採用されており、ケーブルやコネクタのみならず、ケーブルとコネクタの接続部に至るまで用途に最適化したデザインを追求し製造することで、その高い性能を実現しています。
MilTech シリーズは、ケーブルとコネクタを別々に開発するのではなく、コネクタ付きケーブルアセンブリとして開発することで、電気的、機械的性能を最適化しています。とりわけ、その優れた防湿性(1×10-5cc/sec/ft)*により、機体寿命までの長期間にわたり、劣化のない高い性能を維持することができます。
置換用アダプタを装着いただくことで、コネクタ部だけを簡単に交換できますので、メンテナンス作業の効率が大幅にアップします。
特長
- MIL-T-81490とMIL-C-87104/2などのMIL規格に準拠
- 低挿入損失、広帯域、防湿性、摩擦に強いNomex材ジャケットを採用
- 置換用アダプタにより、コネクタ部だけの交換が可能 (置換用アダプタは、標準コネクタ、ロック機構付き、高密度マルチポートを取り付け可能）
- 堅牢な機械的特性
使用温度範囲 -55℃～+200℃
耐薬品性 MIL-T-81490及びMIL-C-87104に適合
屈曲性 MIL-T-81490及びMIL-C-87104に適合
耐腐食性 MIL-T-81490及びMIL-C-87104に適合
耐湿性 MIL-T-81490及びMIL-C-87104に適合
耐摩耗性 MIL-T-81490及びMIL-C-87104に適合 - 優れた防湿性*(1×10-5cc/sec/ft)
- 40年以上に渡る数多くの有名な軍用機での採用実績
- 多様な試験レポートやQTレポートを提供可能
※防湿性は、軍用機向けの同軸ケーブルに不可欠な機能です。特に高出力の送信システムに使用する場合に重要となります。高出力のRF信号を送ると同軸ケーブルは発熱します。この熱による温度変化が、同軸ケーブルのフッ素系誘電体を僅かに伸縮させます。防湿処理を施していない同軸ケーブルでは、この伸縮によりケーブル内に取り込まれた湿気が徐々にケーブル材料を腐食させ、挿入損失を増大させます。最終的にはシステムが十分な性能を発揮できなくなるに至ります。

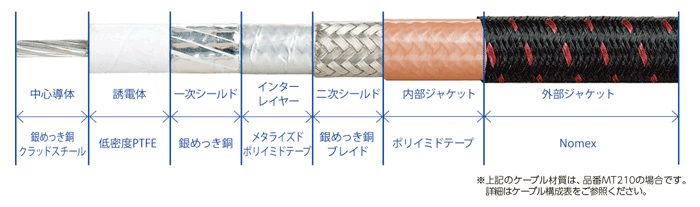

ケーブル構造図
主な米国軍用機採用実績
- F-4
- F-5
- F1-11
- F-14
- F-15
- F-16
- F-18 A/B/C/D/E/F/G
- F-117
- U-2
- F-22
- F/A-35（Joint Strike Fighter）
- C-130
- C-130 J
- C-17
- C 5
- Boeing AWAACS
- Boeing Wedgetail .
- P3-C
- E2-C
- EA-6
- P-8 (MMA)
- CH 47D
- Super Sea Sprite
- Sea Hawk
- Blackhawk (all)
- UH-1
- V-22
- OH-X
- Apache AH-64 A,B,C,D
- Globalhawk
- Darkstar
- Predator
- Fire Scout
