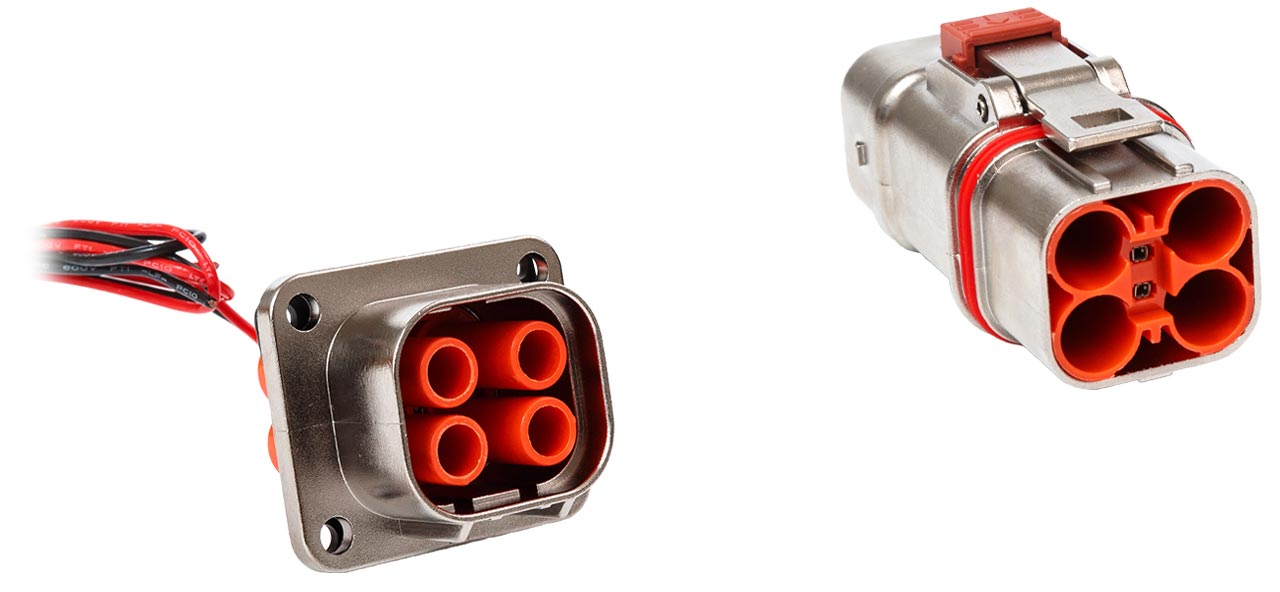

Mini PowerLok シリーズ（4芯）

• カタログ
• 圧着

Mini PowerLok シリーズ（4芯）は、メタル製の頑強なシェル、HVIL、360°EMIシールド、誤嵌合防止キーなどのPowerLokの特長を継承しながら、25A～45Aの中電流用途向けに開発されました。電動バイク、建設機械、バス、トラックなどのアプリケーションに最適です。定格電圧1000V DC、定格電流は最大45A、適用電線サイズ2.5mm²、4mm²、6mm²に対応しています。

Mini PowerLok シリーズの一覧はこちら

特長

• 保護等級：IP67（嵌合時）
• タッチプルーフ：IP2X
• HVIL（インターロック）機構付きあり
• 360°EMI シールド
• キーコード（誤嵌合防止用）：X/Y/U
• 適用電線サイズ：2.5 mm²、4 mm²、6 mm²
• 結線：プラグ：圧着
  レセプタクル：圧着
• 参照規格：SAE J1742、ISO 8092、QC/T 417

仕様

• 嵌合離脱力：< 140
• 使用温度範囲：− 40℃～＋140℃
• 定格電圧：1000V DC Max.
• 嵌合耐久性：100 回
• 定格電流：25A 　2.5mm²
  40A　 4mm²
  45A　 6mm²
• 絶縁抵抗：> 500 MΩ
• 耐電圧：5000V DC
