Mini PowerLok
- 圧着
Mini PowerLok シリーズは、25A～60Aの電源に対応したPowerLokの姉妹品です。本コネクタは、メタル製の頑強なシェル、HVIL、360°EMIシールド、誤嵌合防止キー、耐環境シールなどPowerLokの特長を引き継いでおり、電源2芯～4芯、2芯(電源)＋4芯(信号)タイプを取り揃えて、適用電線サイズ（2.5～10.0mm²）、最大で4信号もしくは4電源まで対応します。
Mini PowerLok シリーズ用の高電圧ケーブルは、弊社の PowerLink™ を推奨します。
Mini PowerLokシリーズ 選定早見表
※各製品名をクリックすると、Mini PowerLokシリーズの各製品ページをご覧いただけます。
| 製品名 | Mini PowerLok (2芯) |
Mini PowerLok (3芯) |
Mini PowerLok (4芯) |
Mini PowerLok (2芯+4芯) |
|---|---|---|---|---|
| 芯数 | 2 | 3 | 4 | 2(電源)＋4(信号) |
| 定格電圧 | 1000V DC | 1000V DC | 1000V DC | 1000V DC |
| 定格電流 (Max.) |
25A～60A | 25A～45A | 25A～45A | 45A～60A |
| 適用電線サイズ (mm²) |
2.5 mm², 4.0 mm², 6.0 mm², 10.0 mm² |
2.5 mm², 4.0 mm², 6.0 mm², |
2.5 mm², 4.0 mm², 6.0 mm² |
4.0 mm² 6.0 mm² |
| 防水性 | IP67(嵌合時) | IP67(嵌合時) | IP67(嵌合時) | IP67(嵌合時) |
| HVIL (インターロック) |
● | ● | ● | ● |
| 360°EMI シールド | ● | ● | ● | ● |
| タッチプルーフ | IP2X | IP2X | IP2X | IP2X |

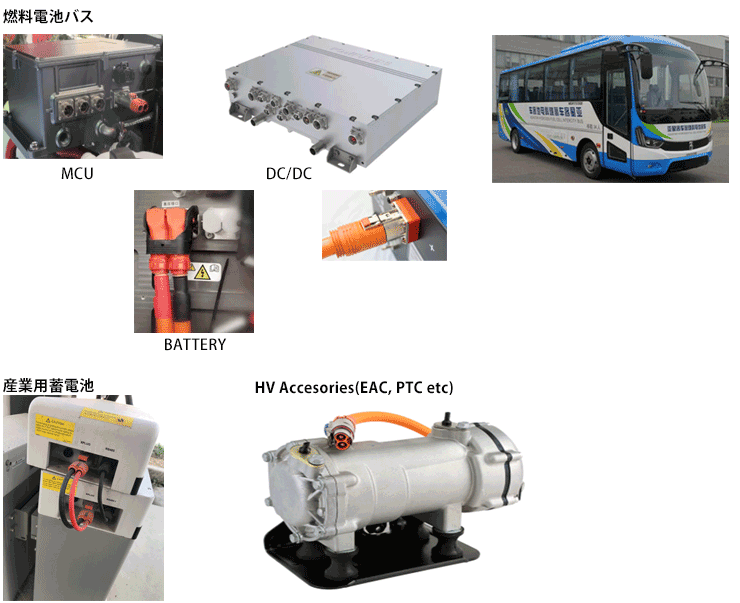

アプリケーション例
