MIL-DTL-38999 シリーズ I、II、IIIとシリーズFIVE 比較マトリックス
| MIL-DTL-38999 シリーズ | LJT シリーズ MIL-DTL-38999 シリーズI |
JT シリーズ MIL-DTL-38999 シリーズII |

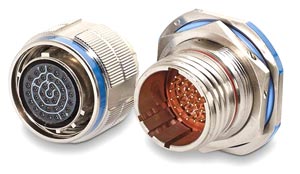

Tri-Start シリーズ MIL-DTL-38999 シリーズIII |

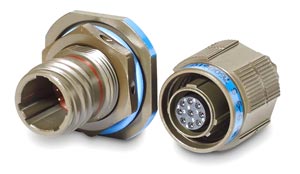

HD38999 シリーズ MIL-DTL-38999 シリーズIII準拠 |
シリーズ FIVE |
|---|---|---|---|---|---|
| 外観 |  |
 |
 |
 |
 |
| 低背型/軽量 | × | ○ | △ | △ | ○ |
| スクーププルーフ構造 | ○ | × | ○ | ○ | ○ |
| ブラインド嵌合 | ○ | × | ○ | ○ | ○ |
| 嵌合方式 | 3点バヨネット | 3点バヨネット | 3条ねじ | 3条ねじ | 2条ねじ |
| EMI/RFIシールディング | 50dB Min. @10GHz | 45dB Min. @1GHz | 65dB Min. @10GHz | 65dB Min. @10GHz | 65dB Min. @10GHz |
| グラウンディングフィンガー | ○ | オプション | ○ | ○ | 〇 |
| ピン同士嵌合防止保護 | ○ | × | ○ | ○ | 〇 |
| 高衝撃 (MIL-S-901) | ○ | × | ○ | ○ | 〇 |
| 耐氷、防塵 | ○ | × | ○ | ○ | 〇 |
| ランダム振動 (EIA-364-28) |
Test condition VI, letter J 43.92G @周囲温度 | Test condition VI, letter J 43.92G @周囲温度 | Test condition VI, letter J 43.92G @昇温温度 | Test condition VI, letter J 43.92G @昇温温度 | Test condition VI, letter J 43.92G @昇温温度 |
| サイン波振動 | MIL-STD-202-204 Test condition G 10~2,000 Hz, 最大30G |
- | MIL-DTL-38999 4.5.23.2.1 10~2,000 Hz, 最大60G |
MIL-DTL-38999 4.5.23.2.1 10~2,000 Hz, 最大60G |
MIL-DTL-38999 4.5.23.2.1 10~2,000 Hz, 最大60G |
| シリーズ規格化の順番 | 2 | 1 | 3 | - | - |
| シェルサイズ | 9～25 | 8～24 | 9～25 | 9～25 | 8～24 |
| 最大芯数 | 128 | 128 | 128 | 187 | 128 |
| 電解腐食 | × | × | ○ | ○ | 〇 |
| セルフロックカップリング | × | × | ○ | ○ | 〇 |
| メタルシェル同士の直接接触 | × | × | ○ | ○ | 〇 |
| ステンレススチールシェル | × | × | ○ | ○ | 〇 |
| コンポジットシェル | × | × | ○ | ○ | × |
| バックシェルのねじ規格 | ユニファイねじ (Unified Thread) |
ユニファイねじ (Unified Thread) |
メートルねじ (Metric Thread) |
メートルねじ (Metric Thread) |
ユニファイねじ (Unified Thread) |
| MIL規格が推奨する用途 | 武器全般、見えないところで素早く着脱、耐高振動、烈風下、耐高湿度 | 武器全般、高振動や高湿気がないところ、軽量化やスペースの節約が必要なところで使用 | 武器全般、ブラインド嵌合要、高温で耐高振動、高湿度環境 | 武器全般、ブラインド嵌合要、高温で耐高振動、高湿度環境、小型化、軽量化 | 武器全般、ブラインド嵌合要、高温で耐高振動、高湿度環境、高高度、軽量・コンパクト |
| とにかく一言で選べば… | とにかく着脱 | とにかく省スペース | とにかく最高性能 | 最高性能＆超高密度 | 最高性能＆コンパクト |
