guide|mate - 産業用角型コネクタをラック＆パネルコネクタに変換

産業用角型コネクタの標準である heavy|mateシリーズを、堅牢なラック＆パネルコネクタに変換する画期的なシステム、guide|mate をご紹介します。
heavy|mate シリーズのインサートやモジュールに装着することで、heavy|mateの全てのシリーズをブラインドメイトが可能なドロワーコネクタに変換します。 とりわけ、heavy|mate シリーズMのフレームに取り付ければ、電源、信号、イーサネット、同軸コンタクト、光ファイバ等のモジュールを豊富に組合せることができ、電源ユニット、各種自動機、電池エージング試験機、ロボット等のあらゆる産業分野での利用が広がります。 カスタム対応のご相談も承ります。

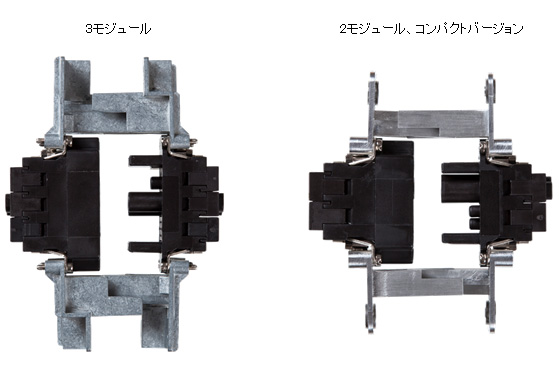

嵌合イメージ

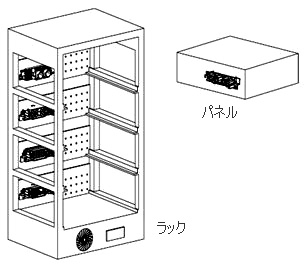

使用例

パネルとラックは適切なガイドレールにより、自動で着脱が可能になります。
ひとつのモジュールに、信号、電源、イーサネット、同軸、エア、光ファイバ等を豊富に組合せできるため、省スペースでコストパフォーマンスの高いシステムを構築できます。

モジュール組合せの一例

	● 電源240A x 2芯 + 信号5A x 20芯
	● 電源120A x 4芯 + 信号5A x 20芯
	● 信号5A x 140芯
	● RJ45 x 1 + 5A x 20芯 + 13A x 20芯

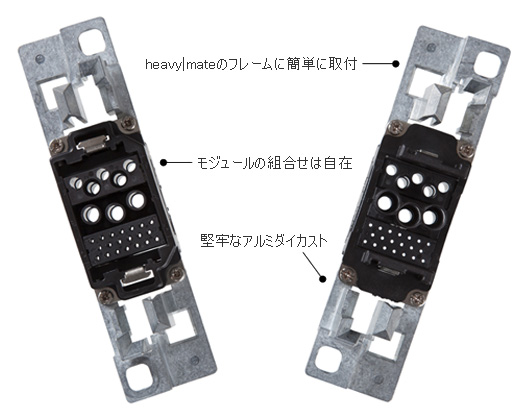

特長と主な仕様

• heavy|mateの全シリーズに装着可
• 多種類のモジュールスロット
• 最大140芯の高集積コネクタとして使用可
• プレスコンタクト及び
  大電流RADSOK®コンタクトを使用可
• フローティング量は±2.5mm
• 大幅なコストセービング

• 定格電圧 : 63V - 1,000V
• 定格電流 : 5A - 250A
• 規格 : UL94/VDE/SEV/CSA
• 保証挿抜サイクル : 500回
• 結線方式 : 圧着

用途

• 無停電電源システム(UPS)
• ストレージサーバー
• 電源装置ユニット
• 各種検査装置
• 自動機
• インバータ
• 半導体製造装置
• FA機器
• ロボット
