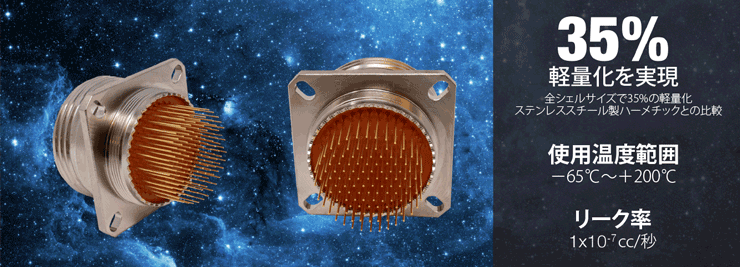

エアタイト- 耐200℃、1.0 x 10^-7cc/秒の高気密、軽量ハーメチックコネクタ

エアタイトは、1.0 x 10^-7cc/秒の高気密性、200℃の耐熱性を有する軽量ハーメチックコネクタです。アルミニウム製シェルを採用しており、ガラス封止のステンレススチール製と比較し、全シェルサイズ35％の軽量化を実現しています。

従来、1.0 x 10^-7cc/秒の高気密性を実現するためには、溶融ガラスで封止する方法が用いられており、そのため高温加工に耐えうるステンレススチール製シェルがマストでした。しかし、ステンレスはアルミよりも比重が大きく軽量化に向いていません。一方、封止剤として溶融ガラスではなくエポキシ樹脂を使えば軽くなりますが、この方法では1.0 x 10^-5cc/秒のリーク率、150℃の使用温度が限界です。

アンフェノールは、これらの課題の解決方法として、特殊なエポキシ材料で封止したアルミニウム製ハーメチックコネクタ、エアタイトを開発し、軽量性、高気密性、耐熱性の3つの要求を高次元で満たすことに成功しました。

エアタイトは、MIL-DTL-38999 シリーズIIIコネクタに適用可能です。また特殊オプションにて、他のコネクタシリーズも検討可能ですので、詳細は弊社営業までお問合せください。

特長

• 全シェルサイズにおいて、35％の軽量化を実現
• リーク率：1.0 x 10^-7cc/秒
• 使用温度範囲：-65℃～＋200℃
• 導電性に優れた銅コンタクト（金めっき処理）を採用

特性試験

• -65℃～＋200℃において100サイクルの熱衝撃試験
• 200℃の温度環境下において1000時間の熱劣化試験
• 30PSIの気密試験
• 長時間の耐電圧試験
