X-Lok シリーズ-IP68クラスのクイック嵌合、防水コネクタ
- カタログ
- ねじ止め
- 半田
- 圧着
X-Lok シリーズは、プラグを押すだけでカチッとした手ごたえとともにクイックに嵌合する防水コネクタです。とても簡単に素早くかつ確実に嵌合できるため、ブラインドメイトを余儀なくされる場所でも、安心してお使いいただけます。
嵌合時あるいは単体（レセプタクル）でもIP68の防水性を確保しており、軽量かつ耐UV性の強化樹脂ハウジングによって、屋外用LED照明、農業用センサー、監視カメラなどで豊富な実績があります。
ブラインドメイト、クイックなプッシュロック構造、IP68などX-Lokの特長はそのままに、プラグφ16mmのコンパクトなハウジングに最大33芯を組込んだ高密度タイプ、建設機械などの過酷な使用用途に最適なメタルタイプもラインアップしています。
仕様
下記に示す仕様以外の製品もお選びいただけます。
詳細は弊社までお問合せください。
| 嵌合方式 | プッシュロック |
|---|---|
| ラインアップ | 信号用：A、B、Cサイズ 電源用：B、Cサイズ ハイブリッド：B、Cサイズ |
| 定格電流 | Aサイズ：2A、5A Bサイズ：5A、10A、10A＋5A Cサイズ：5A、10A、20A、10A＋5A |
| 材質 | コンタクト：銅合金、金めっき ハウジング：Nylon+GF（UL認定） ガスケット＆Oリング：ゴム（UL認定） |
| 保護等級 | IP68 |
| 使用温度 | レセプタクル：－40℃～＋105℃ 現場組立プラグ：－40℃～＋105℃ オーバーモールドケーブル： 信号用：－20℃～＋80℃ 電源用：－20℃～＋105℃ ハイブリッド：－40℃～＋105℃ |
| 接触抵抗 | ≤10mΩ |
| 絶縁抵抗 | ≥100MΩ（DC500V） |
| 嵌合耐久性 | 1,000回 |
| 耐電圧 | E1A-364-20相当。（1,000V+2×定格電圧） を1分間印加して、絶縁破壊のないこと。 |
| UL認定 | 信号用/電源用 UL2238 ハイブリッド UL1977 |

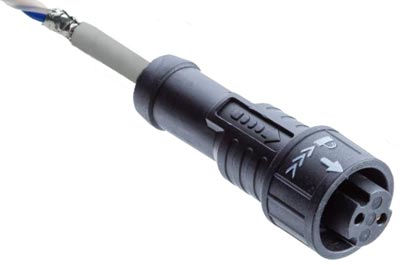

SPEインターフェースのX-Lokも提供可能です。
詳細は弊社営業までお問合せください。
