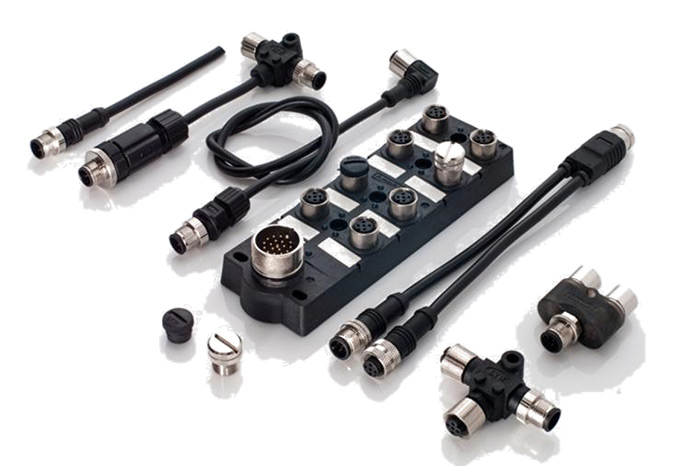

M12センサ/アクチュエータボックス
アンフェノールのM12センサ/アクチュエータボックスは、産業オートメーション分野で省コスト、省スペース、省工数を追求した、低背型の集配線中継ボックスです。 堅牢な作りながらサイズを小型化し、防水、防塵性を実現しています。 多くの制御盤に短時間で接続できるため、現場における設置工数を大幅に削減します。
特長
M12センサ/アクチュエータボックス
- エポキシ充填により耐環境性、防塵、防水性（IP67、非嵌合時）
- M23メインケーブル分離型あり
- 小型で低背化、コンタクトは金めっき
- 電源表示LED、動作表示LED付
- cUL認定品
M12ハーネス
- オーバーモールドもしくは組立式
- センサー接続用（Aコード）と産業用イーサネット接続用（Dコード）
- ケーブルはPVC（塩化ビニール）とPU（ポリウレタン）を標準仕様
- 組立式コネクタは、半田タイプ、ねじ結線
用途
- ファクトリーオートメーション
- センサーハーネス、産業用イーサネット
- 鉄道車両、各種コントローラー、計測機器
| DB12-5A8M23-DPS7001 | コネクタタイプ | 定格電流 | 温度範囲 |
|---|---|---|---|
 |
M23(19芯、オス) X 1 M12(5芯、メス) X 8 |
12A | -25℃～+90℃ |
| 材質 | 定格電圧 | LED数 | |
| PA66 (Box:PBT+PC) | 10～30VDC MAX |
電源X1 (緑) 信号X16 (黄） |
| DB12-5A4M23-DPS7001 | コネクタタイプ | 定格電流 | 温度範囲 |
|---|---|---|---|
 |
M23(19芯、オス) X 1 M12(5芯、メス) X 4 |
12A | -25℃～+90℃ |
| 材質 | 定格電圧 | LED数 | |
| PA66 (Box:PBT+PC) | 10～30VDC MAX |
電源X1 (緑) 信号X8 (黄） |
| DB12-5A8CAB-DPS7BXX | コネクタタイプ | 定格電流 | 温度範囲 |
|---|---|---|---|
 |
M12(5芯、メス) X 8 | 12A | -20℃～+80℃ |
| 材質 | 定格電圧 | LED数 | |
| PA66 (Box:PBT+PC) | 10～30VDC MAX |
信号X16 (黄） |
| DB12-5A4CAB-DPS7BXX | コネクタタイプ | 定格電流 | 温度範囲 |
|---|---|---|---|
 |
M12(5芯、メス) X 4 | 12A | -20℃～+80℃ |
| 材質 | 定格電圧 | LED数 | |
| PA66 (Box:PBT+PC) | 10～30VDC MAX |
信号X8 (黄） |
