C146 DD （高密度）インサート C146 10A024 000 9
 | 250 V, 10 A |
 | 250 V, 8,5 A E 63093 |
 | 600 V, 20 A LR 700721 |

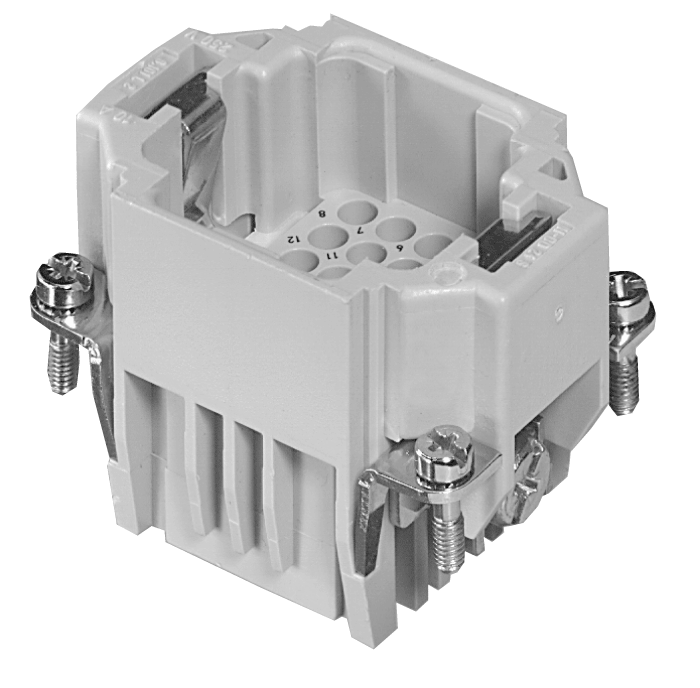

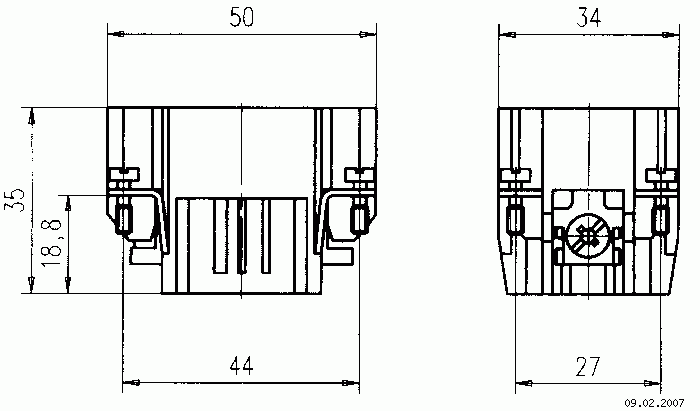

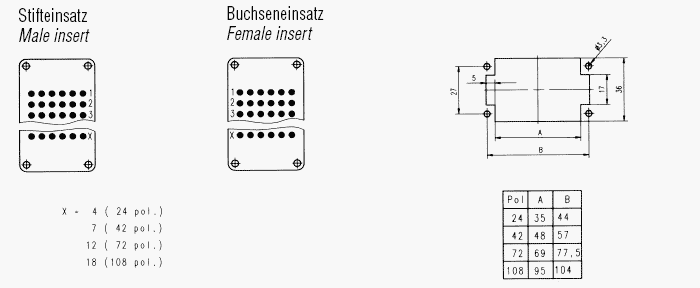

heavy|mate® - C146 DD 圧着切削コンタクト用、24+PE、オスインサート | ||
| 品番 | C146 10A024 000 9 | |
| シリーズ名 | 産業用角型コネクタ heavy|mate® - C 146 | |
| サブシリーズ名 | 産業用角型コネクタ heavy|mate® - C146 DD | |
| 注記 | 圧着コンタクトは別途ご注文ください | |
| 一般特性 | ||
| コンタクト数 | 24 + PE | |
| コンタクトタイプ | 圧着切削コンタクト | |
| オスインサート重量 | 44 g | |
| メスインサート重量 | 41 g | |
| 電気特性 | ||
| 定格電圧 | DIN EN 60664-1 / IEC 60664-1 | 250 V (600 V UL / CSA) |
| 定格インパルス耐電圧 | DIN EN 60664-1 / IEC 60664-1 | 4000V |
| 定格電流 (@40℃） | 9 A | |
| 耐電圧 | DIN EN 60512-2, Test 4a / IEC 60512-2, Test 4a | 2000 V |
| 設置カテゴリ | DIN EN 60664-1 / IEC 60664-1 | III |
| 絶縁材料グループ | DIN EN 60664-1 / IEC 60664-1 | III b |
| 絶縁抵抗 | DIN EN 60512-2, Test 3a / IEC 60512-2, Test 3a | ≥ 1012 Ω |
| 接触抵抗 | DIN EN 60512-2, Test 2a / IEC 60512-2 Test 2a | < 5 mΩ |
| 空間距離 | VDE 0627 | > 2.5 mm |
| 沿面距離 | VDE 0627 | > 4 mm |
| 通電容量 | DIN EN 60512-3, Test 5b / IEC 60512-2 Test 5b | 軽減曲線をご参照ください。 |
| 汚染度 | DIN EN 60664-1 / IEC 60664-1 | 2 |
| 耐候性 | ||
| 耐候性試験 | DIN EN 60068-1 / IEC 60068-1 | 40 / 100 / 21 |
| 最高気温 | + 100 °C / 1000h | |
| 最低気温 | - 40 °C / 16h | |
| 機械的特性 | ||
| IP保護等級 | DIN EN 60529 / IEC 60529 | IP00 未嵌合 |
| 耐久性 | IEC 60512-5; Test 9 a | ≥ 500 回 |
| ストレインリリーフ | なし | |
| 材料 | ||
| コンタクト | CuZn | |
| インサート | PBT | |
| 色 | グレー | |
| コンタクトめっき | 銀めっき | |
| その他の特性 | ||
| 結線方式 | 圧着 | |
| 適用電線サイズ | 0.14 - 2.5 mm2 | |
| 難燃性 | UL 94 | V-0 |
