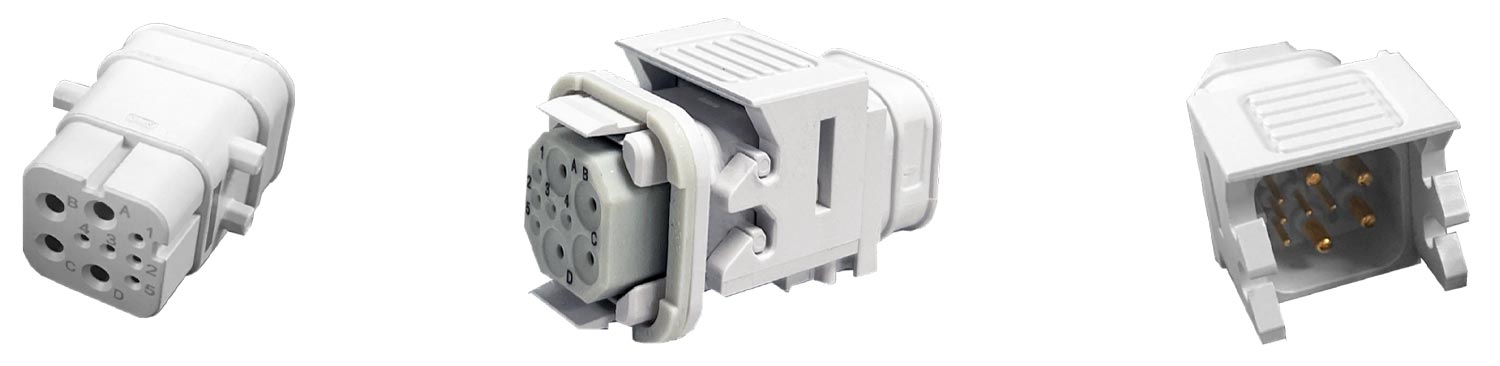

Velok™
Velok™は、工具を使うことなく片手でクイック嵌合が可能な、小型軽量の樹脂コネクタです。優れた耐環境性能を備えており、省スペース化が必要とされる低電流、中電流の電源用途において理想的なコネクタです。
スプリング付きのラッチを押すだけで、簡単にロック、ロック解除でき、また目視で嵌合確認できますので、作業効率ならびに接続信頼性を大幅に向上させます。
特長
- プッシュプルでクイック嵌合
- スクーププルーフ構造により、コンタクト保護
- ポリイミド製（Ultem）ハウジングにより、優れた耐熱性、耐薬品性
- 複数のキーオプション（誤嵌合防止用）
- 一体型の保護ブーツ付き（バックシェル、クランプが不要）
仕様
| 項目 | 仕様 |
|---|---|
| 材質 | コネクタ：熱可塑性樹脂（Ultem） グロメット & インターフェイシャルシール：シリコーンゴム コンタクト保持部：ステンレススチール 取付金具：PA 6/6 ラッチ：PEI |
| コンタクト嵌合離脱力 | ＃23：≥ 10 LBF (EIA-364-05) ＃16：≥ 15 LBF (EIA-364-05) |
| コネクタ嵌合離脱力 | 嵌合力：≥ 10 LBF (EIA-364-13 Method A) 離脱力：≥ 8 LBF (EIA-364-13 Method A) |
| 接触抵抗 | ≥5000 MΩ at 500 VDC (EIA-364-21) |
| 耐電圧 | ＃23：1300 VRMS (EIA-364-20 Test Condition I) ＃16：1500 VRMS (EIA-364-20 Test Condition I) |
| 耐電圧（25,000 ft） | ＃16、＃23： 1000 VRMS (EIA-364-20 Test Condition III and IV) |
| 嵌合耐久性 | 100回 Min. (EIA-364-09) |
| 高度浸漬 | 5,000 ft (EIA-364-03) |
| 熱衝撃 | コネクタ：Test (EIA-364-32)、Condition IV、 -55°C～＋150°C ブーツ部：Test Condition I -55°C～＋150°C(EIA-364-32) |
| 温度寿命 | Method A、1000時間、150°C (EIA-364-017) |
| 耐衝撃 | 50g @ 11ms half-sine profile (EIA-364-27)、Test Condition A |
| 耐湿性 | 10 サイクル、-65℃～-10℃、85%-95% RH（24時間） EIA-364-31, Method IV, with Cold Shocks |
| 塩水噴霧 | 48 時間（EIA-364-26、Condition B） |
| コンタクト保持力 | ＃23： 9.1 LBF (EIA-364-21) ＃16： 25.1 LBF (EIA-364-21) |
| 耐液性 | Isopropyl Alcohol (EIA-364-10) Methyl Propyl Ketone (EIA-364-10) Alkaline Detergent (EIA-364-10)Skydrol (EIA-364-10) DOW Frost 60 Heat Transfer Fluid (EIA-364-10) |
| 保護等級 | IP69 |
