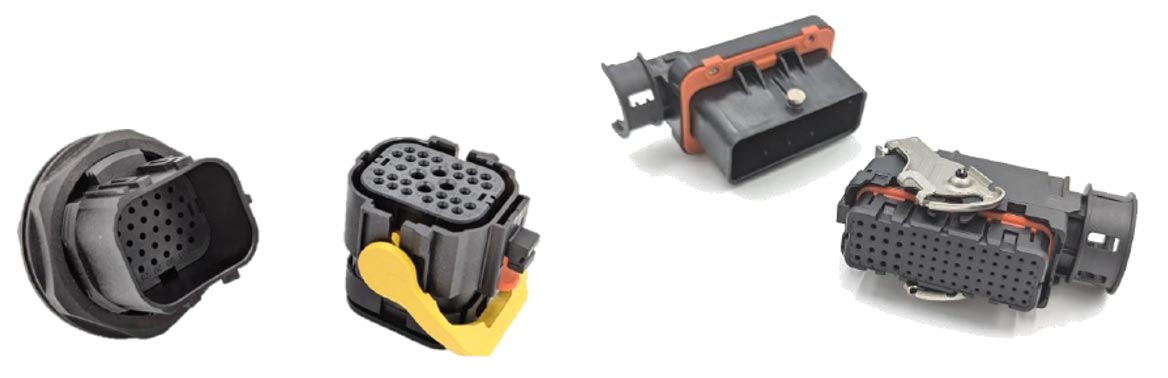

USCL
USCLは、ヘビーデューティ用途に最適化された耐振動性、防水性に優れた角型コネクタ、USCMの姉妹品として開発されました。ラッチロック式嵌合のUSCMに対して、レバーロック構造を採用しており、16～87芯の豊富な芯数バリエーションを提供します。
過酷な屋外環境下での長期使用に適しており、商用車両、オフロード車、建設機械、農業機械などにおいて、電気的性能、機械的性能を最大限に発揮します。車両、産業機器向けに、高信頼の信号ならびに電源供給に対応します。
特長
- 定格電流：最大10A＠#20コンタクト
最大13A＠#16コンタクト
最大30A＠#12コンタクト - 定格電圧：48V AC/DC、最大250V AC/DC（高電圧仕様の場合）
- 芯数：16～87芯
- 誤嵌合防止キー：X/Y/Z/Yの4種類のキーオプション
- コンタクトサイズ：#12、#16、#20
- 嵌合耐久性：200回 Min.（プレスコンタクト使用）
- 適用電線サイズ：12～24AWG（0.35mm² ～4.0mm²）
- レセプタクル、ライトアングル、バックシェル付きタイプをラインアップ
- 信号と電源の複合アレンジあり
仕様
| 定格電流 | 最大10A＠#20コンタクト 最大13A＠#16コンタクト 最大30A＠#12コンタクト |
|---|---|
| 定格電圧 | 48V AC/DC 最大250V AC/DC（高電圧仕様の場合） |
| 適用電線サイズ | 12～24AWG（0.35mm² ～4.0mm² ） |
| 絶縁体の外径範囲： ＃12：φ2.2mm～3.81mm ＃16：φ1.5mm～2.70mm ＃20：φ1.3mm～2.2mm |
|
| 使用温度範囲 | －40℃～＋125℃ |
| 嵌合耐久性 | 200回 Min.（プレスコンタクト） 100回 Min.（切削コンタクト） |
| 防水性 | IP67、IP68（1M/24時間）、IP6K9K |
| 難燃性 | UL 94 V-O |
| 耐電圧 | 1000V AC（60 sec） |
| 熱衝撃 | －40℃～＋125℃、20サイクル |
| 耐衝撃性 | 3 軸双方向に 50G ピーク/11msの衝撃を加え、電気的遮断がないこと |
| 耐振動性 | SAE J2030_201506、GB/T 28046.3 4.2.1.6.に準ずる |
| 塩水噴霧 | 96時間 |
| 気密性 | 48kPa（15秒）を加え、エアリークがないこと |
| 耐温度 | 1008時間＠125℃ 絶縁抵抗 ＞100MΩ |
| 耐湿性 | IEC60068-2-78に準ずる、RH90-95%、40°C、504 時間 絶縁抵抗 ＞100MΩ |
| 耐湿性（定常状態） | QC/T-1067.1に準ずる、10サイクル 絶縁抵抗 ＞100MΩ |
