TLMP シリーズ
TLMPは、最大60GHzの高周波に対応するプッシュプル嵌合の小型同軸コネクタです。SMPMコネクタをベースに設計され、独自のOリング付き金属製カップリングナットを付加することで、優れた防水性、EMIシールド特性、ならびに強固な耐振動、耐衝撃性能を実現します。また嵌合面の特殊な絶縁体構造により高電力性能を発揮します。

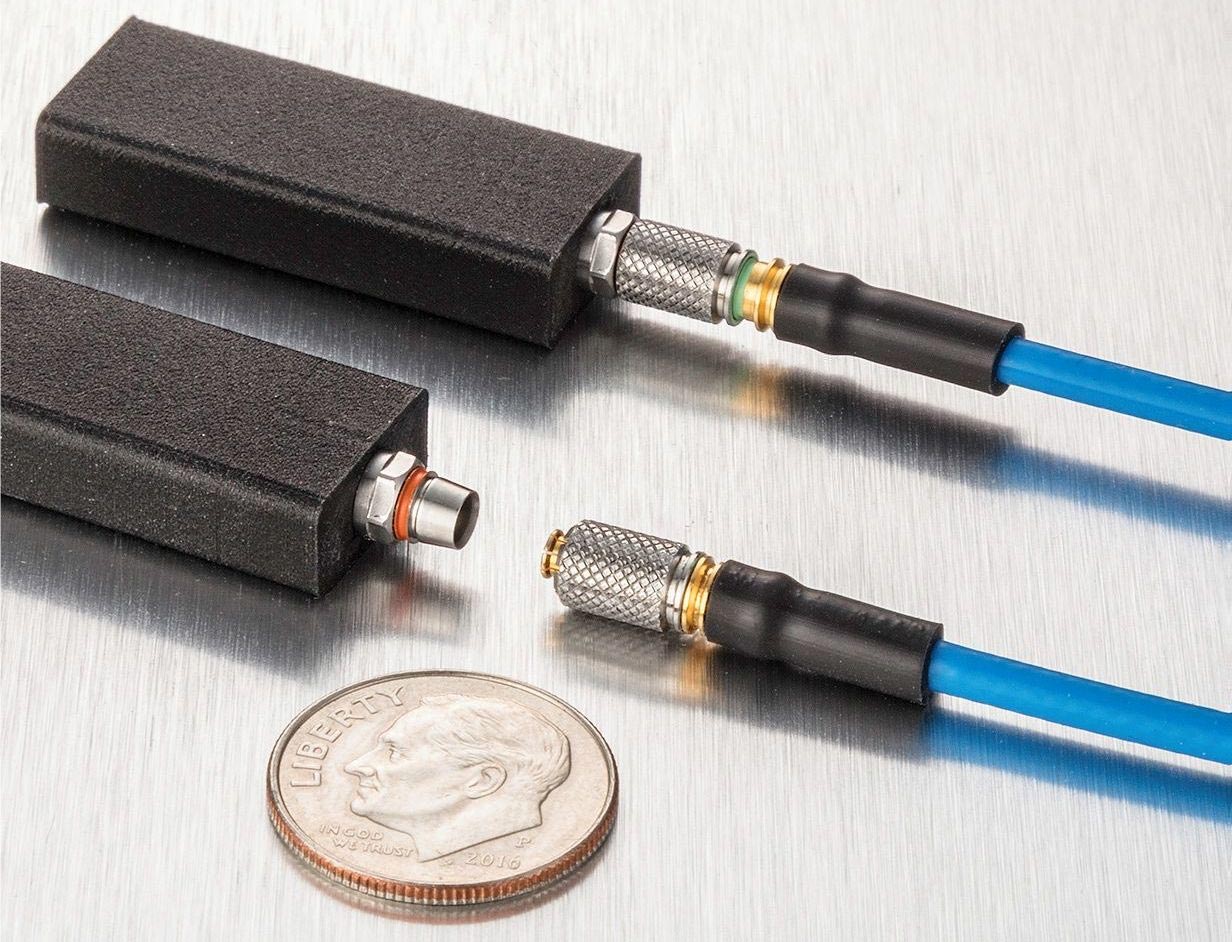

プラグ外径は僅か4.8mmφのため、戦闘機などの複雑且つ精密なRFケーブル艤装を必要とする用途に最適です。
特長
- 着脱の容易なプッシュプル嵌合
- 外径4.8mmφの小型設計（プラグコネクタ）
- 最大使用周波数 65GHz
- 高い防水性（嵌合時）
- 優れたEMI性能
- 嵌合状態を色識別表示
- 1,000回以上の嵌合耐久性
- ライトアングルプラグあり
- ハーメチックタイプあり
- パネルマウントタイプ、基板実装タイプあり
- 別シリーズとの変換アダプタあり

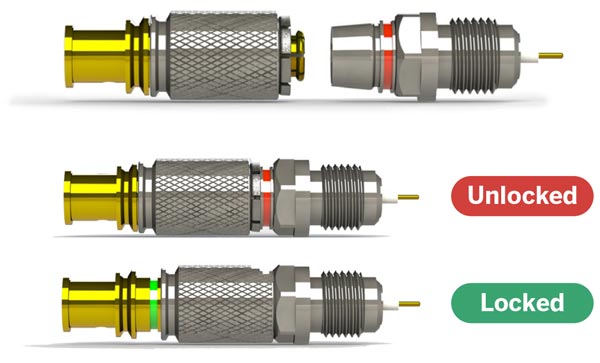

嵌合状態を識別表示
嵌合時（緑）、非嵌合時（赤）
用途
- 航空機
- 飛翔体
電気特性
| 周波数 | DC～60GHz |
| 絶縁抵抗 | > 5000 MΩ |
| 耐電圧 | per MIL-STD-202 method 301 |
| 接触抵抗 | 3 mΩ |
| RFリーク | -105 dB @ 40 GHz |
| VSWR | 1.05 + 0.007 x f (GHz) |
環境特性：MIL-STD-202に準ずる
| 耐振動 | Method 202 Test condition D |
| 耐衝撃 | Method 213 Test condition I |
| 耐熱衝撃 | Method 107 Test condition B |
| 耐腐食 | Method 101 Test condition B 5% salt solution |
| 耐湿性 | Method 106 |
| コロナ放電 | コロナ放電無し @ 70,000 feet ただし、ケーブルサイズによる |
| 使用温度範囲 | －65℃～＋165℃ |
材質
| コネクタ | BeCu / Stainless Steel |
| コンタクト | BeCu |
| 絶縁体 | PTFE |
（表面処理：金めっき、不動態化処理）
