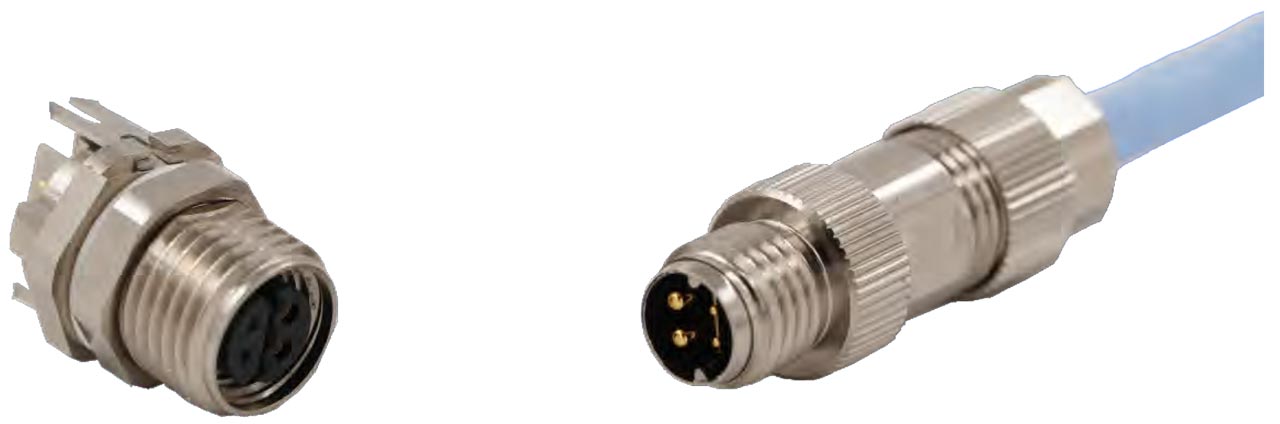

SPE（シングルペアイーサネット） M8 ハイブリッド
SPE M8 ハイブリッドは、1対のイーサネットケーブルで電力と信号の同時伝送を実現し、最小限のポート数でより多くのデバイスへの電力供給を可能にするデイジーチェーン接続、スター型ネットワークを構築します。M3I3C3E3の過酷な環境条件ならびに屋外環境下において使用できるよう設計されており、IP67の防水防塵性能を満足し、IEC 63171-6に適合しています。
SPE M8 ハイブリッドは、最大1Gbpsの信号伝送、電力伝送では最大400Wの給電が可能です。産業機器やスマートビルディング向けのハイパワー給電、高速イーサネット通信の用途において、軽量性、耐環境性、コストパフォーマンスに優れたソリューションを提供します。
特長
- PoDLより高い電力供給を実現
- 最大で400Wのハイパワーを電力供給が可能（vs. PoDL：50W）
- デイジーチェーン接続、スター型ネットワークを構築し、最小限のポート数でより多くのデバイスへ電力供給
- 過酷な環境下での使用に最適（M3I3C3E3、IP67アプリケーション向け）
- 最もコンパクトなM8インターフェース
- 360°EMIシールド
仕様
- インピーダンス：100Ω
- 定格電圧：60V DC
- 定格電流（信号線）：1.5A（AWG22-AWG24）
- 定格電流（電力線）：8A（AWG18）
- 電力伝送：200W＠24V DC
400W＠48V DC - 通信速度：最大1Gbps＠600M 帯域幅
- 伝送距離：40m、1Gbps（1000Base-T1）

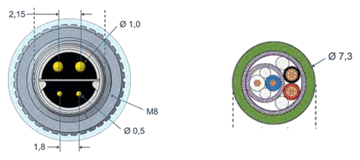

コネクタ嵌合面、ケーブルサイズ
| 推奨ケーブル仕様 | ||
| カテゴリ | ケーブルサイズ | ケーブル外径 |
|---|---|---|
| 信号伝送 | AWG24～AWG22 | 7.5mm Max. |
| 電力伝送 | AWG18 | |
アプリケーション
- 自動化装置
- マシンビジョン
- エッジデバイス
- 計測機器
- RSU
- スマートビルディング
