SCE2 シリーズ

• カタログ
• 半田
• PCB

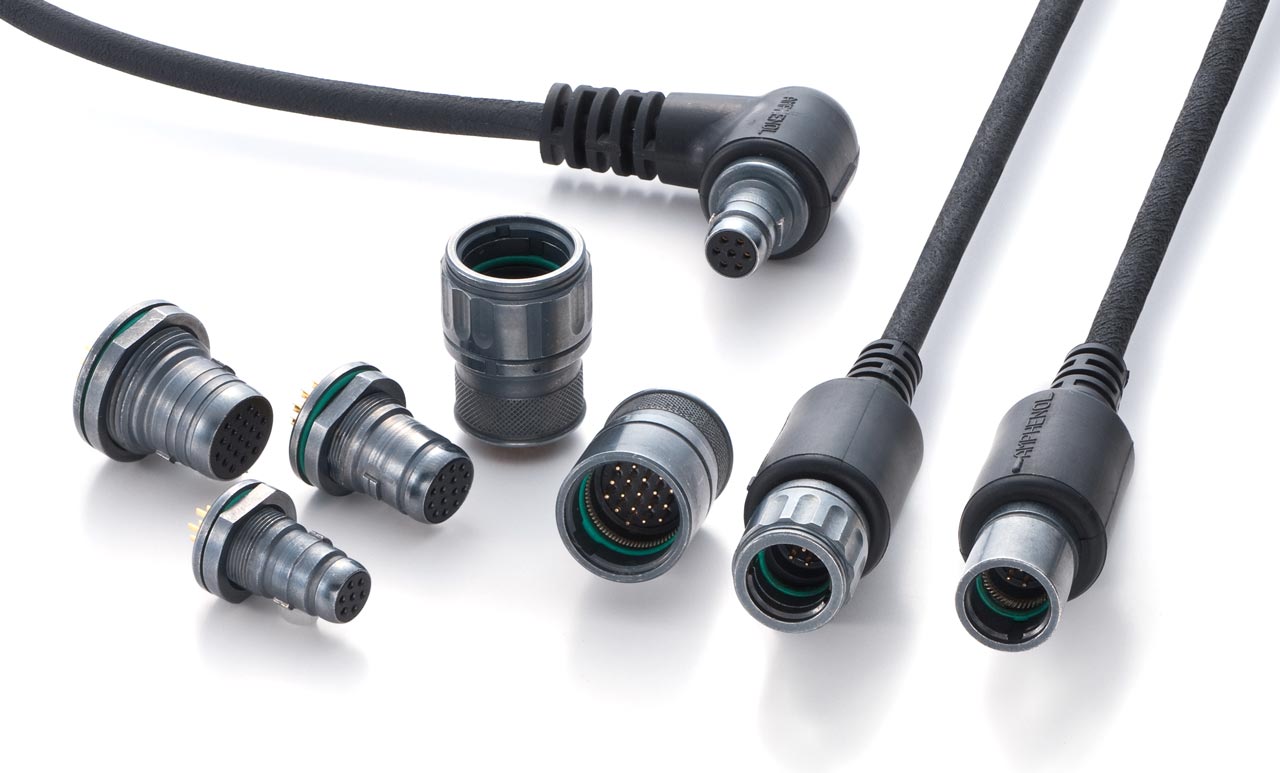

SCE2 シリーズは、戦場などの厳しい環境で使用するデジタル携帯通信のインターフェースとして開発されました。そのため、プッシュだけで素早く確実にロック、粗雑な扱いでも端子が破損しないスクーププルーフ構造、IP68の防水性能を発揮するなど兵士装備機器に欠かせない特長を兼ね備えています。

また、USB2.0やギガビットイーサネットの高速シリアル通信にも対応できるため、軍用携帯無線機、ヘッドセット、GPSなどはもとより、過酷な現場で使うネットワーク機器に接続するコネクタとして用途は広がります。

SCE2のケーブルアッセンブリは、高いEMI保護性能と耐久性を最大限に発揮するために、オーバーモールド加工が標準です。

特長

• 超小型プッシュプルコネクタ
• 定格電流：3.0A D.C.（23AWGコンタクト）
  7.5A D.C.（20AWGコンタクト）
• 動作電圧：400V AC（RMS）/コンタクトに拠る
• 2種類のロック方式を採用
  －スナッチ式　内蔵スプリングによるロック方式
  －ラッチ式　　プッシュ嵌合後、カップリングナットを30°回転させることによるロック方式
• 06、07、08、09、10の5つのシェルサイズを展開
• 芯数：7芯～37芯
• 防水性：IP68（水深2mに1時間）
• 嵌合耐久性：2000回以上
• 使用温度範囲：-55℃～＋125℃
• コンタクトの破損を防ぐスクーププルーフ性能
• EMI保護性能と耐久性を最大限に発揮するオーバーモールドケーブルアセンブリ
• 防衛用野外通信システム全般のみならず、将来兵士システムにも最適
• USB2.0やギガビットイーサネットにも対応
• ハーメチックタイプ、EMIフィルタータイプあり

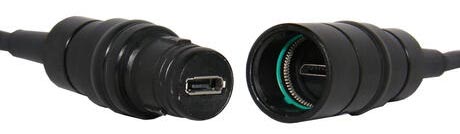

Micro USBタイプ

• 業界標準のMicro USBのインターフェース
• USB 2.0の通信規格に対応
• コネクタ径：16mm未満
• 業界標準のMicro USBプラグコネクタと嵌合互換
• ジャムナットタイプのレセプタクルに、Micro-BまたはMicro-ABを組込み
• IP68の防水性
• RoHS対応の多彩なめっきオプション

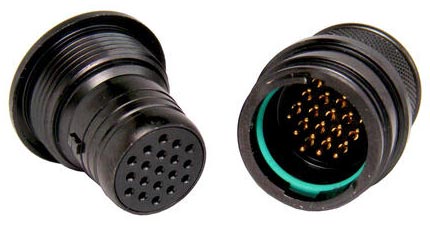

軽量タイプー約50％の重量減

• アルミニウム製シェル
• 最大50%の軽量化を実現
• 黒色亜鉛ニッケルめっき（RoHS対応）
• 使用温度範囲：-50℃～＋125℃
• IP68の防水性
• 500時間の塩水噴霧
• 携帯用機器または軽量化の要求が厳しい用途に最適
• 標準タイプのSCE2シリーズと相互互換

SCE2タイプのMicro-SDカードリーダ

• 業界標準のMicro-SD規格に対応
• SCE2タイプのコネクタにMicro-SDカードを挿入後、保護キャップでロック
• 保護キャップは、防塵、EMI保護
• IP68の防水性
• 2種類の材質をラインアップ：
  アルミニウム製シェル（黒色亜鉛ニッケルめっき）、軽量タイプ
  黄銅製シェル（黒色銀めっき）、堅牢タイプ
• 塩水噴霧：
  500時間：アルミニウム製シェル（黒色亜鉛ニッケルめっき）
  1000時間：黄銅製シェル（黒色銀めっき）

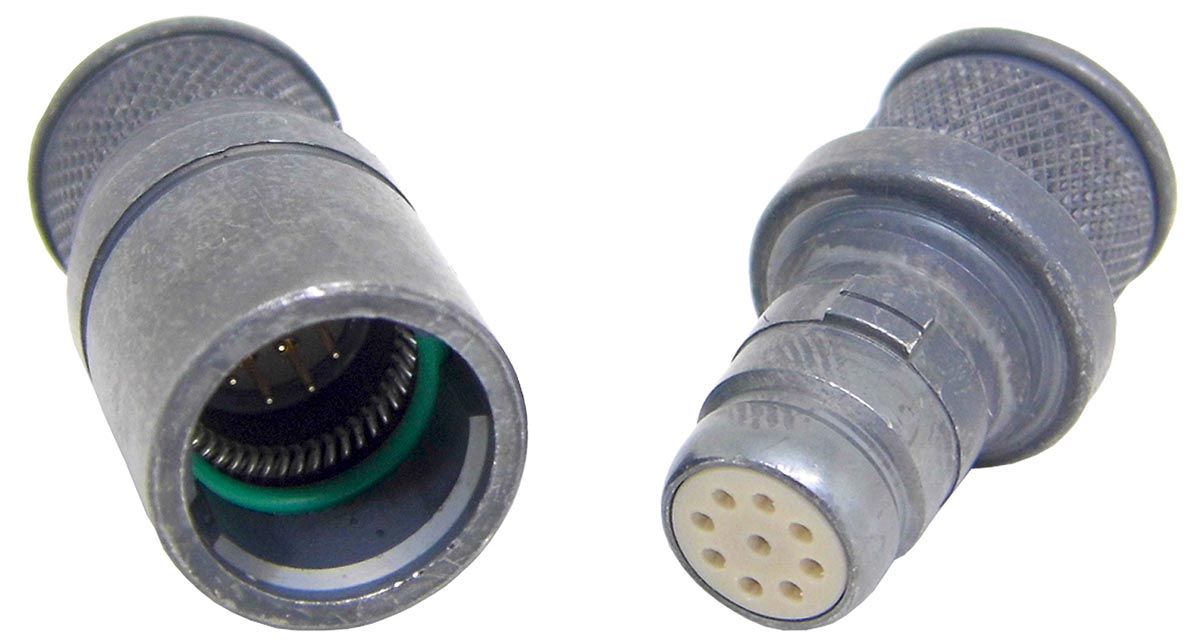

高密度タイプ

• 省スペース化の要求が厳しい用途に最適
• 28AWGコンタクトを実装し、高密度を実現（標準タイプはAWG23コンタクト）
• 最大で、1.5Aの電流値に対応
• 以下2種類をラインアップ
  シェルサイズ06、9芯
  シェルサイズ07、19芯

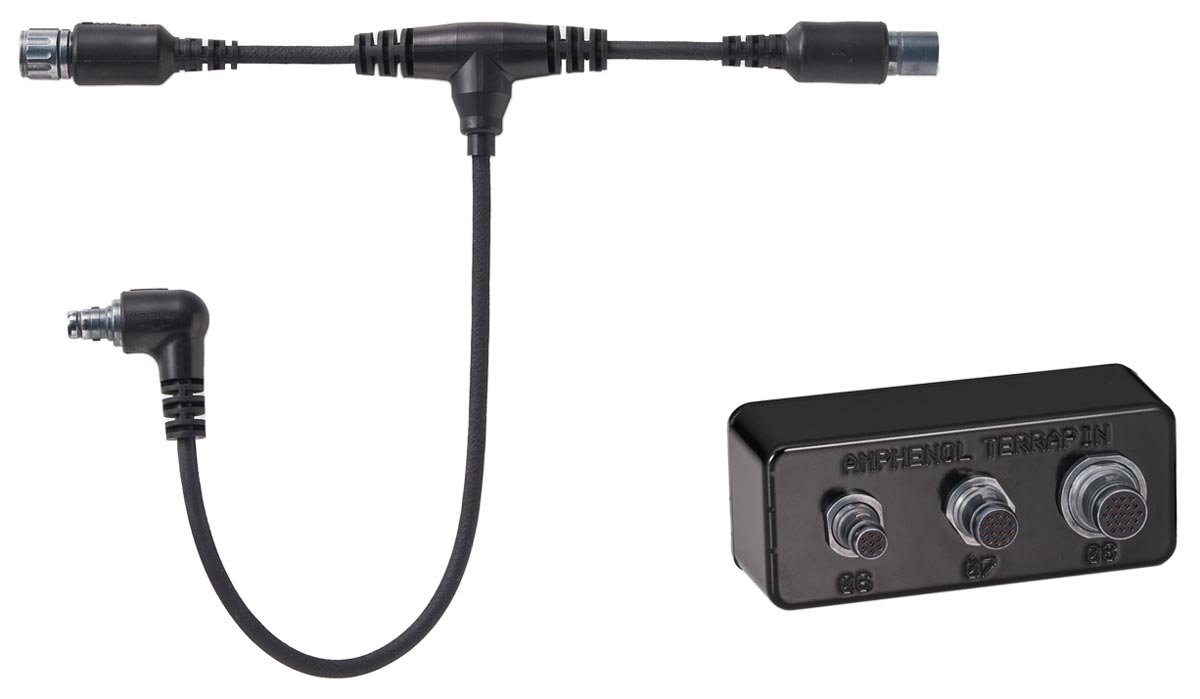

SEC2シリーズ　アプリケーション事例
