RAPTOR
- カタログ
- 圧着
- ねじ止め

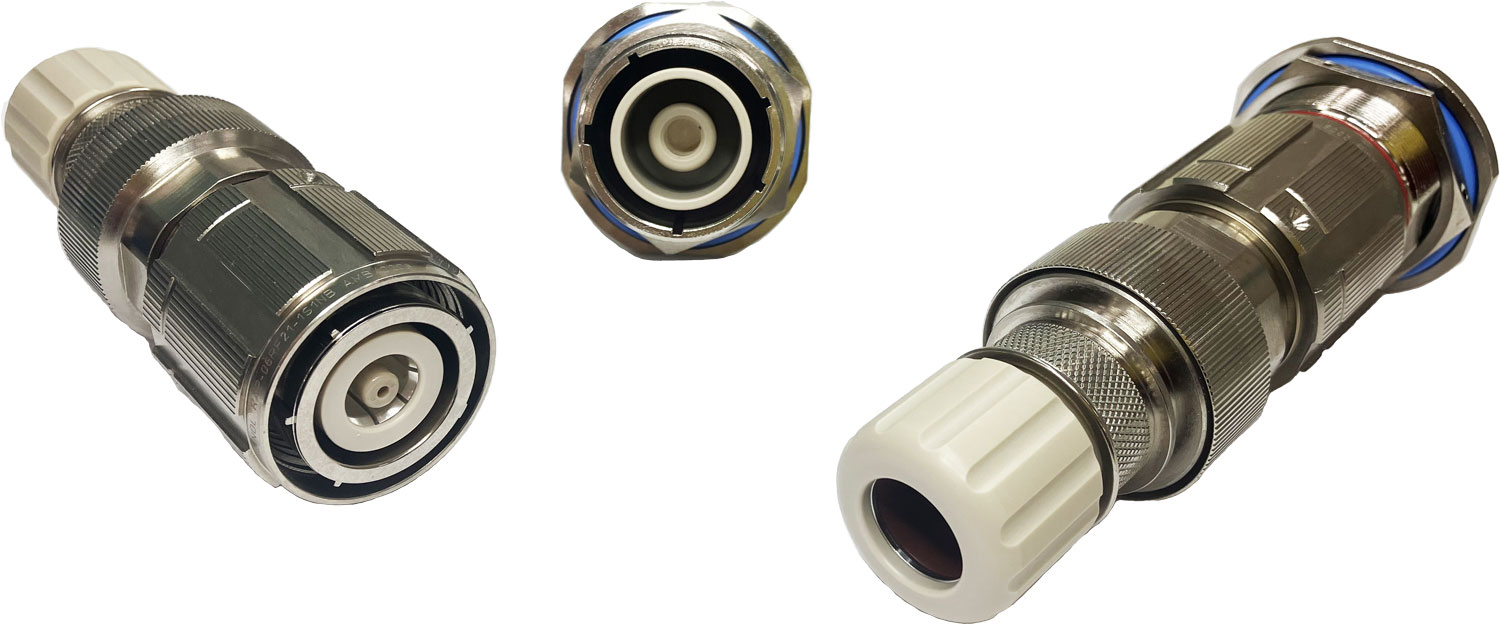

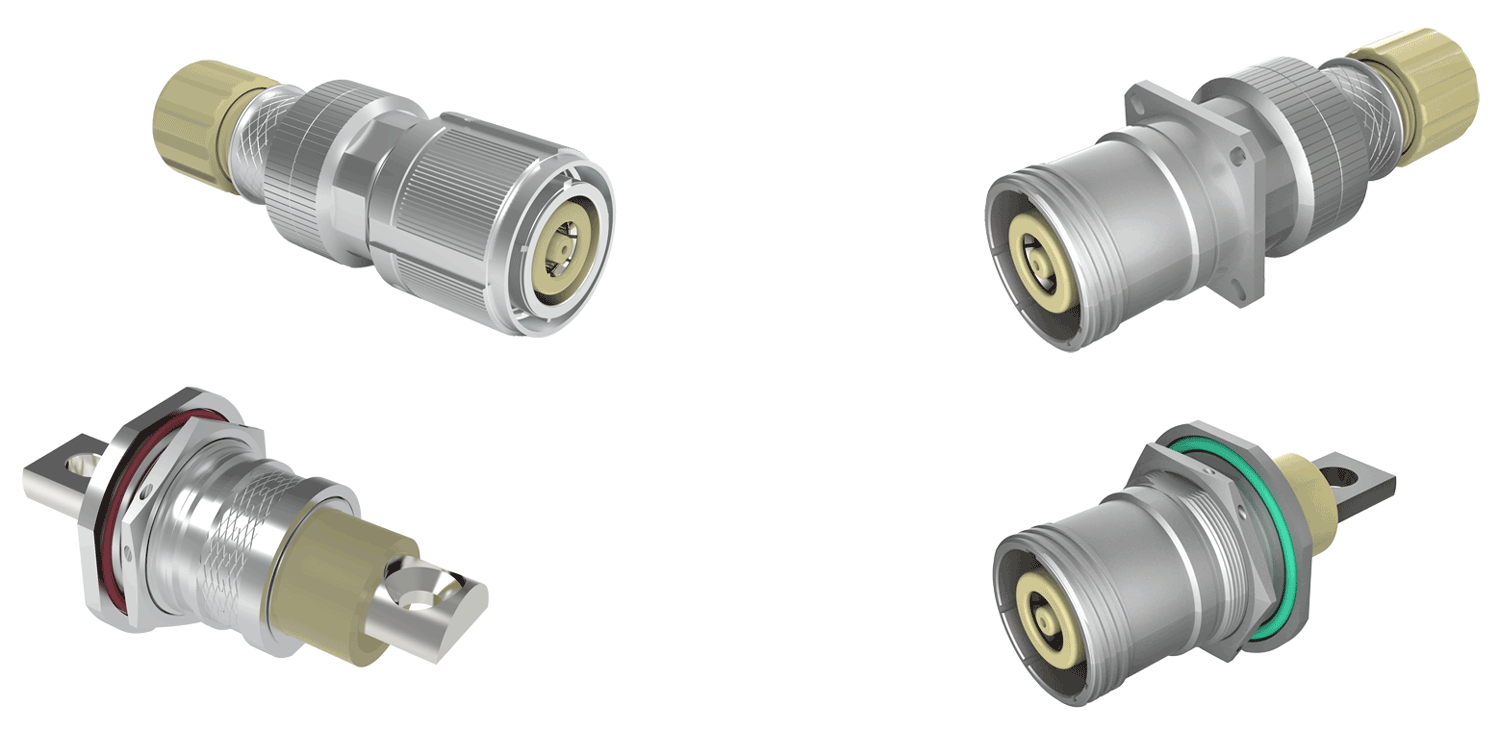

RAPTORは、電動航空機、eVTOL、ハイブリッド航空機などの高電圧、大電流の電機システム向けに開発されたパワーコネクタです。
部分放電フリーの高精度な設計が施されており、35,000ftの高高度で、850V AC/1200V DCの高電圧を実現します。バッテリー、発電機、モータ、分電盤ユニットなどの用途、ならびに航空宇宙用シールド付き高電圧ケーブルでの使用に適しています。
RAPTORは、防衛車両などで豊富な実績を誇る大電流コネクタ、WPTV シリーズをベースに、航空機仕様に最適化されており、アンフェノールが独自に開発した高耐熱の大電流コンタクト、TALONコンタクトを組込むことで、最大200℃の耐熱性能を発揮します。
IP68の防水防塵性能、緩み防止のラチェット構造による耐振動性、EMC特性、高電圧用の絶縁性能などの優れた特性を複合的に兼ね備えており、電動航空機用途において、高信頼の接続を実現します。
特長
- 850V AC/1200V DCの高電圧仕様（＠35,000ft）
- 最大200℃耐熱のTALONコンタクトを採用
- シェルサイズ：15～25サイズ
- 高電圧仕様の絶縁材料を採用
- ニッケルめっき処理のアルミニウム製ハウジング
- 銀めっきの銅コンタクト
- 拡張された絶縁距離（空間距離、沿面距離）
- 電動アプリケーション向けに最適化された絶縁構造
- 航空機用の高高度に最適な高電圧仕様
- 緩み防止のラチェット構造（カップリング、バックシェル）
仕様
| 項目 | |
|---|---|
| 耐電圧 ＠sea level | 7500 V AC（rms）注1） |
| 動作電圧 ＠sea level | 2500 V AC（rms）注1） |
| 動作電圧 ＠sea level | 3500 V DC 注1） |
| 耐電圧 ＠35,000ft | 2500 V AC（rms）注1） |
| 動作電圧 ＠35,000ft | 850 V AC（rms）注1） |
| 動作電圧 ＠35,000ft | 1200 V DC 注1） |
| 部分放電 ＠35,000ft, 21℃ | 1600 V PDIV AC（rms） |
| 接触抵抗 | >5000 Megohms |
| 嵌合耐久性 | 500回 |
| RoHS指令 | RoHS適合 |
| 耐液性 | MIL-DTL-38999 シリーズIIIに準ずる |
| 耐振動、耐衝撃 | MIL-DTL-38999 シリーズIIIに準ずる |
| 塩水噴霧 | シェル材質、めっきに異なりますので、お問合せください。 例：48時間：アルミニウムシェル（ニッケルめっき） 500時間：ステンレススチールシェル |
| 防水性（嵌合時） | IP68 |
| 使用温度範囲 | －65℃～＋200℃ |
注1）詳細は、カタログのディレーティングチャートを参照してください。
| シェルサイズ | 適用電線サイズ | 定格電流 注2） |
|---|---|---|
| 15 | 4 AWG | 275A |
| 17 | 2 AWG | 350A |
| 19 | 0 AWG | 450A |
| 21 | 2/0 AWG | 575A |
| 23 | 3/0 AWG | 675A |
| 25 | 4/0 AWG | 800A |
注2）ニッケルめっきケーブル使用時の数値を示します。詳細は、カタログのディレーティングチャートを参照してください。
周囲温度が高温、または高周波の場合、定格電流値が低くなります。
