RadCrimp™
RadCrimp™は、高信頼の現場結線、ならびに劇的な作業効率向上を実現する、1500V DC対応の太陽光コネクタです。Melni Technology 注1) の特許取得の二重螺旋形状の接続技術をコンタクトに応用することで、圧着フリーのコネクタを開発することに成功しました。作業効率を大幅に改善させるだけでなく、従来の圧着作業に伴う結線不良、ならびに加工費の低減に貢献します。
RadCrimp™は、簡単でクイックな現場結線が可能で、特別な工具を使うことなく、ワンアクションで結線とシーリングを同時に実現します。IP68の防水防塵性、最大30Aの電流値、1500V DCの高電圧に対応しており、-40°C ～+85°Cの温度環境下にてご使用いただけます。
注1)Melni Technologyは特許取得の接続技術を有する米国の電子機器のグローバルメーカーです。
特長
- 定格電圧：UL6703 1500V DC
- 定格電流：20A(4.0mm2/12AWG), 30A(6.0mm2/10AWG)
- 接触抵抗：≤ 0.10mΩ, TYP
- 保護等級：IP68 (1 meter, 1時間)、嵌合時
- 難燃性：UL94-V0
- 二重螺旋形状のコンタクトを採用することで、圧着フリー構造を実現
- 太陽光コネクタの新規敷設、既存コネクタの置き換え・修理、ならびに後付けニーズに対応可能
- 現場結線において、特殊工具が不要
- 他社メーカ製コネクタとの誤嵌合リスクを解消（スプライス構造の単体コネクタのため）

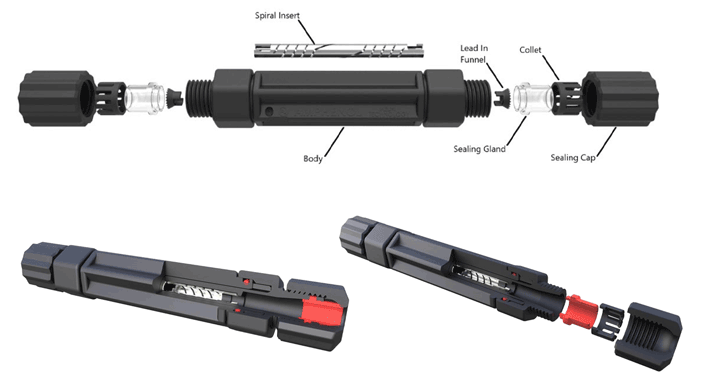

コネクタ構造
PVケーブル被膜をストリップ後、RadCrimp™コネクタにケーブルを挿入します。
既定のトルク値で、両端のエンドキャップを締め付けて結線完了です。

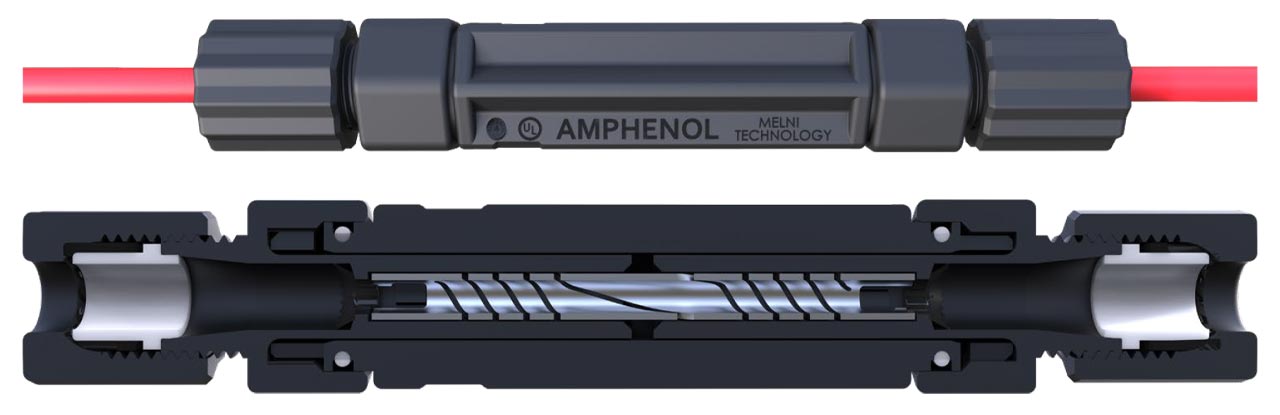

RadCrimp™のご紹介

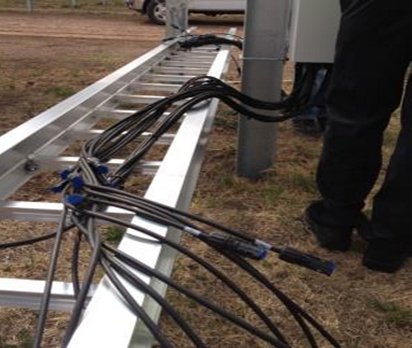

アプリケーション例
