PowerLok500 シリーズ（1芯）

• カタログ
• バスバー

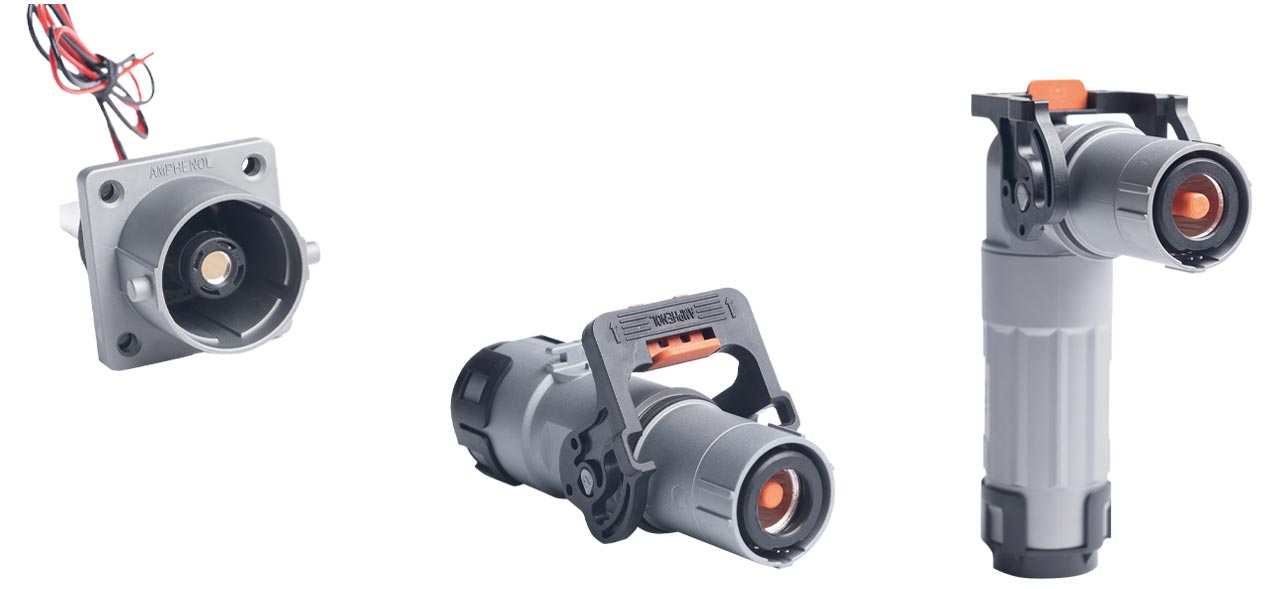

PowerLok500 シリーズ（1芯）は、RADSOK®コンタクトを採用した、メタル製高電圧EVコネクタです。電動バイク、建設機械、バス、トラックなどのアプリケーションに最適です。定格電圧1000V DC、定格電流は最大400A、適用電線サイズ70mm²、95mm²、125mm²に対応しています。

PowerLok シリーズの一覧はこちら

特長

• 保護等級：IP67、IP6K9K（嵌合時）
• タッチプルーフ：IP2X
• HVIL（インターロック）機構付きあり
• 360°EMI シールド
• キーコード（誤嵌合防止用）：X/Y/U/V/W/T
• 2 重ロック構造（CPA）
• 適用電線サイズ：70mm²、95mm²、125mm²
• 結線：プラグ：圧着
  レセプタクル：バスバー、90°バスバー
• 参照規格：SAE J1742、ISO 20653、ISO 8092

仕様

• 嵌合離脱力：< 75
• 使用温度範囲：− 40℃～＋140℃
• 定格電圧：1000V DC Max.
• 嵌合耐久性：100 回
• 定格電流：250A　70mm²
  300A　95mm²
  400A　120mm²
• 絶縁抵抗：> 500 MΩ
• 耐電圧：5000V DC
• 塩水噴霧：480 時間
