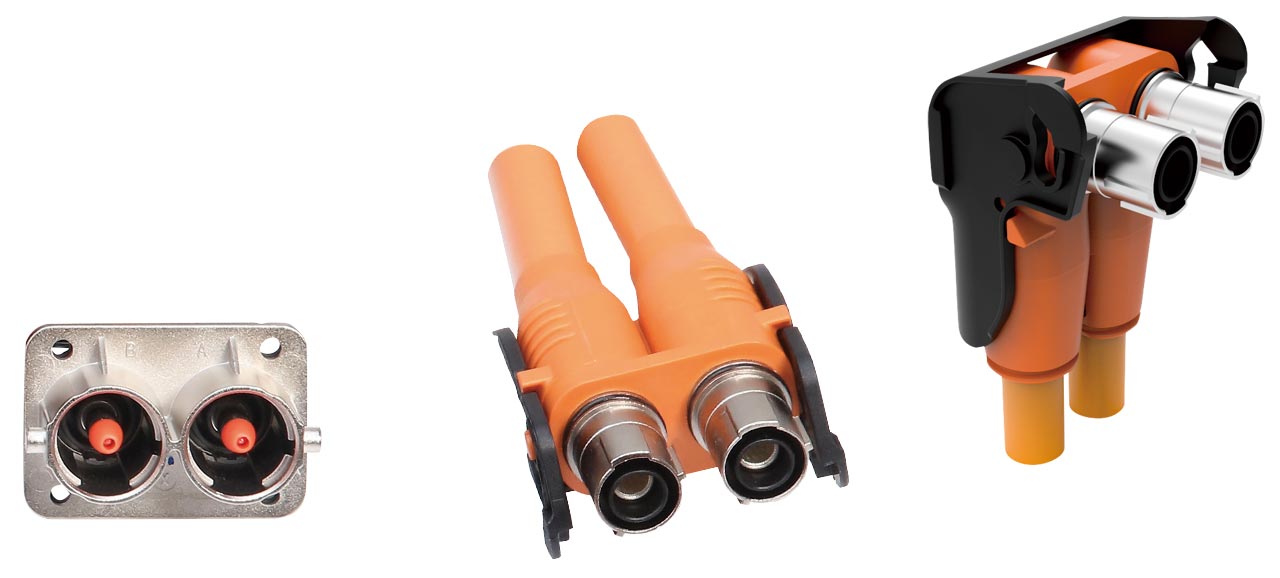

PowerLok120 シリーズ（2芯）

• カタログ
• バスバー

PowerLok120 シリーズ（2芯）は、RADSOK®コンタクトを採用した、メタル製高電圧EVコネクタです。電動バイク、建設機械、バス、トラックなどのアプリケーションに最適です。定格電圧1000V DC、定格電流は最大120A、適用電線サイズ16mm²、25mm²に対応しています。

PowerLok シリーズの一覧はこちら

特長

• 保護等級：IP67（嵌合時）
• タッチプルーフ：IP2X
• HVIL（インターロック）機構付きあり
• 360°EMI シールド
• キーコード（誤嵌合防止用）：X/Y
• 適用電線サイズ：16 mm²、25 mm²
• 結線：プラグ：圧着
  レセプタクル：バスバー
• 参照規格：SAE J1742、ISO 20653、ISO 8092

仕様

• 使用温度範囲：− 40℃～＋125℃
• 定格電圧：1000V DC Max.
• 嵌合耐久性：100 回
• 定格電流：90A　 16mm²
  120A　25mm²
• 絶縁抵抗：> 500 MΩ
• 耐電圧：5000V DC
• 塩水噴霧：48 時間
