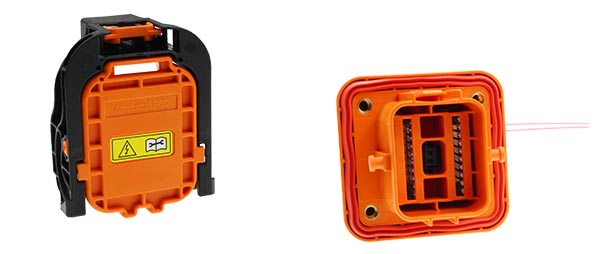

Micro MSD

Micro MSD

超小型で薄型ながら、350A、1500V DCに対応したサービスプラグです。IP2XBのタッチプルーフなど、信頼性に優れた保護構造が施されており、電気自動車の高電圧システムを安全に遮断できます。

特長

  • 定格電流:電源:350A@70℃
    HVIL:5A@70℃
  • 定格電圧:1500V DC
  • 使用温度範囲:-40°C~+125°C
  • 絶縁抵抗:200MΩ Min.
  • 耐電圧:4000V DC
  • 嵌合耐久性:50回
  • 防水性:IP67 & IPX9K
  • タッチプルーフ:IP2XB
  • RoHS指令:対応

外形寸法図

単位:mm
すべての寸法は参考値です。

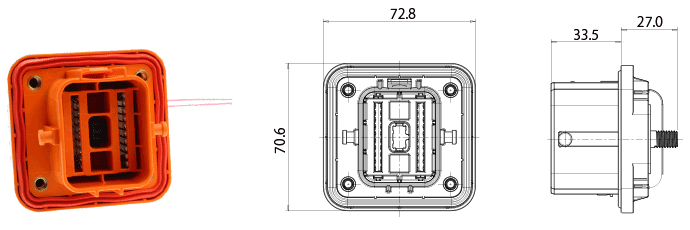

レセプタクル

Micro MSD レセプタクル

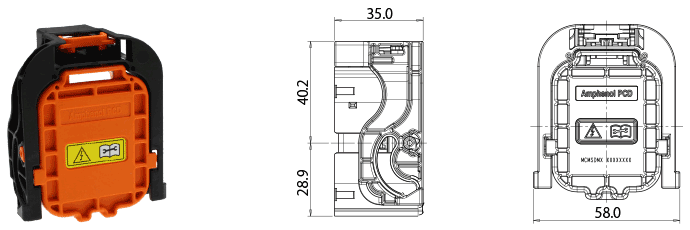

プラグ

Micro MSD プラグ
