Micro38999 (2M シリーズ)

2Mシリーズ Micro-Miniature

2M シリーズは、急速に進む防衛装備の小型軽量化の要求に応えた、超小型の耐環境丸型コネクタです。

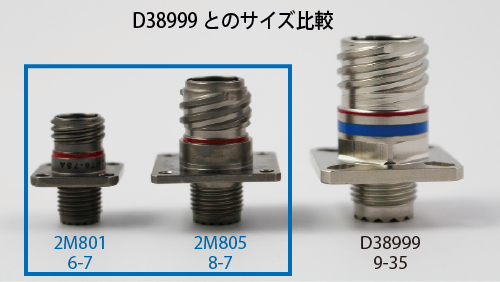

MIL-DTL-38999コネクタと同等の性能を有しながら、70％の軽量化、50％の小型化を実現しています。

UAV（無人機）等の重量やスペースに制限があるアプリケーションに最適なのはもちろんのこと、D38999 シリーズIIIコンポジットタイプよりもさらに航空機体の軽量化に貢献できます。

特長

シリーズ名 2M805 2M804 2M803 2M801

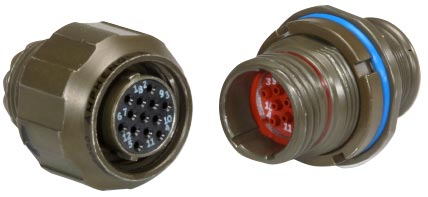

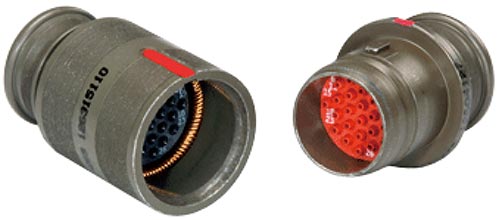

外観
寸法情報 外形寸法図（2M805） 外形寸法図（2M804） 外形寸法図（2M803） 外形寸法図（2M801）
製品概要 ･戦闘機や航空機用に離脱防止ラチェット機構とグラウンディングフィンガーを装備
･素早い嵌合
･卓越した EMIシールド特性		 ･ヘッドセットや戦略装備品用のブレーカウェイコネクタ
･金めっきスプリングによる高耐久性
･優れた EMIシールド特性		 ･クイック嵌合
･一般用途向き
･非防水
･50mΩ シェル間接触抵抗		 ･最も豊富なインサートアレンジ
芯数 1～130芯 1～85芯 1～55芯 1～130芯
嵌合方式 三条ねじ式
（カップリングナット1回転でセルフロック、クイック嵌合）		 プッシュプル式
（ワンタッチ嵌合離脱）		 バヨネットロック式
（シェルを1/4回転嵌合）		 二条ねじ式
（カップリングナット1.5回転で完全嵌合）
液体浸漬
（嵌合時）		 MIL-STD-810 Method 512
（水深1m /1時間）		 MIL-STD-810 Method 512
（水深1m /1時間）		 防滴レベル MIL-STD-810 Method 512
（水深1m /1時間）
EMIシールド 85 dB min. @1 GHz
65 dB min. @10 GHz
 55 dB min. @1 GHz
40 dB min. @10 GHz		 40 dB min. @1 GHz
N/A @10 GHz		 55 dB min. @1 GHz
40 dB min. @10 GHz
耐振動 ランダム振動：43.9 Grms
正弦振動：60G		 ランダム振動：37.0 Grms ランダム振動：37.0 Grms ランダム振動：43.9 Grms
正弦振動：60G
耐衝撃 正弦半波、300 G、3 ms、EIA-364-27 条件 D
嵌合耐久性 500回 2000回 1000回 (アルミニウムシェル)
2000回 (ステンレススチールシェル)
 2000回 (-16プラグ使用時)
500回　(-26プラグ使用時)
電気特性 #12: 23 AMP, 1800 VAC
#16: 13 AMP, 1800 VAC
#20: 7.5 AMP, 750 VAC
#23: 5 AMP, 500 VAC		 #12: 23 AMP, 1800 VAC
#16: 13 AMP, 1800 VAC
#20: 7.5 AMP, 750 VAC
#23: 5 AMP, 500 VAC		 #12: 23 AMP, 1800 VAC
#16: 13 AMP, 1800 VAC
#20: 7.5 AMP, 750 VAC
#23: 5 AMP, 500 VAC		 #12: 23 AMP, 1800 VAC
#16: 13 AMP, 1800 VAC
#20: 7.5 AMP, 750 VAC
#23: 5 AMP, 500 VAC
EMI/EMP
フィルタータイプ		 対応可能（詳細はこちら）
ハーメチック
タイプ		 対応可能（詳細はこちら）
サイズ、
重量比較表		 2M vs D38999 サイズ・重量比較表
シェルサイズ別
最大芯数の比較		 シェルサイズ別最大芯数の比較
PCB
フットプリント		 PCBフットプリント技術資料
Micro38999 (2M シリーズ) 和文 カタログ
Micro38999 (2M シリーズ) 英文 カタログ

Micro38999 (2M シリーズ)のご紹介
