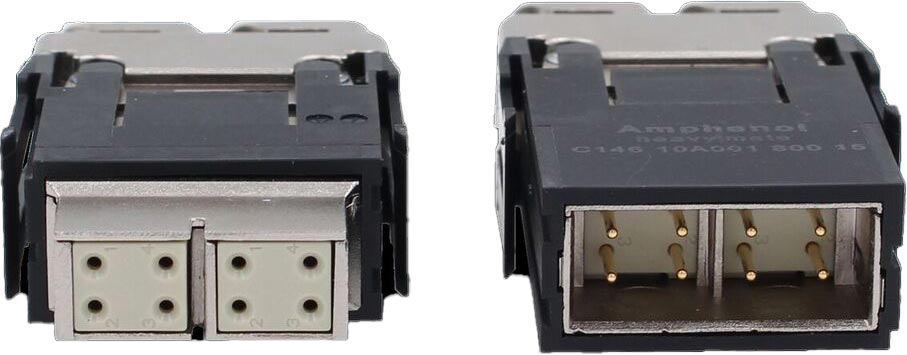

MegaBitモジュール
MegaBitモジュールは、Cat.5e（1Gbps）の高速イーサネット通信に対応したモジュール型インサートです。2つの個別シールドペアで構成されたコンパクトで堅牢な構造で、高い信頼性が要求されるバス信号などで高性能を発揮します。
鉄道車両用の高速通信アプリケーションなどに最適で、アンフェノールの耐環境型コネクタ、heavy|mate® - C146、ASRCなどに組込んでお使いいただけます。
仕様
| 適合規格：DIN EN 60664-1、DIN EN 61984 | |
|---|---|
| モジュールハウジング | |
| 芯数 | 2×4芯 |
| 絶縁抵抗 | > 1010Ω |
| 材質 | ポリカーボネート樹脂（PC） |
| 限界温度 | -40°C ～ +125°C |
| 難燃性 | UL94-V0 |
| 嵌合耐久性 | 500回以上 |
| インサート | |
| 芯数 | 2×4芯（シールド） |
| 電気特性 | DIN EN 61 984に準ずる |
| 定格電流 | 5A(#20)、10A (#16) |
| 定格電圧 | 50V |
| 定格インパルス耐電圧 | 0.8kV |
| 汚染度 | 3 |
| UL定格電圧 | <30V |
| 材質 | 内部インサート：ポリカーボネート樹脂（PC） 外部導体：亜鉛合金、ニッケルめっき |
| 接触抵抗 | < 4 mΩ |
| 限界温度 | -40°C ～ +85°C |
| 難燃性 | UL94-V0 |
| 適合ケーブル径 | 5～12mm |
| コンタクト | |
| 材質 | 銅合金 |
| 表面処理 | 銀めっき（3 μm Ag） 金めっき（3 μm Au over 3 μm Ni ） |
| 接触抵抗 | 3 mΩ |
| 適用電線サイズ | 0.09 ～ 0.52 mm²（20～28AWG） |

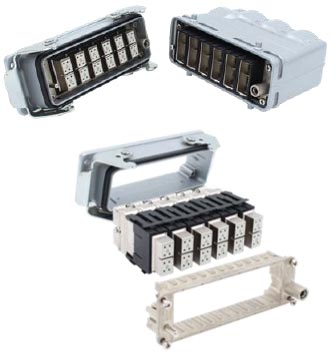

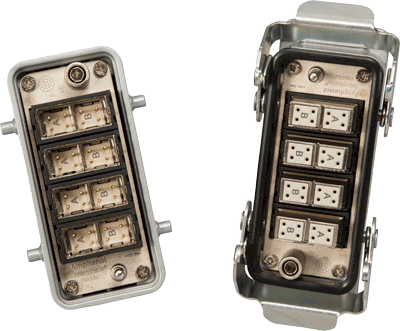

MegaBitモジュール組込み例
