M8 シリーズ
M8 シリーズは、業界標準のM8コネクタと互換性のある、結線が容易な組立式防水コネクタです。現場での作業工数を削減するよう設計されており、100回の嵌合耐久性、IP67、UL認定を取得するなど、耐環境性にも優れています。
3~13芯までの芯数バリエーションを提供しており、嵌合方式はねじ式タイプとワンタッチで挿抜可能なスナップインタイプの2種類をご用意しております。
M8 シリーズは、IEC 61076-2-104に準拠しています。
SPEインターフェースのM8コネクタもラインアップしています。
仕様
定格電流 | 0.5A~30A |
---|---|
定格電圧 | 30V~60V |
嵌合方式 | ねじ式タイプ、スナップインタイプ |
保護等級 | IP67 |
嵌合耐久性 | 100回 |
塩水噴霧 | 48時間 |
使用温度範囲 | レセプタクル:-40℃~+105℃ ケーブル付きレセプタクル:-20℃~+85℃ オーバーモールドケーブル付きプラグ: 1)PVC:-20℃~+85℃ 2)PUR:-20℃~+85℃ 現場組立プラグ:-40℃~+105℃ |
適用電線サイズ | 32AWG |

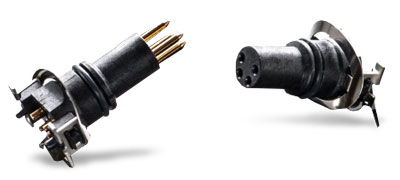

![インサート(基板実装用)単体でも販売しております。詳細については弊社営業までお問合せください。](../images/products/M8/M8.jpg)
インサート(基板実装用)単体でも販売しております。
詳細については弊社営業までお問合せください。
インサート配列
![3芯(4A)](../images/products/M8/M8_contact-3.png)
(4A)
![4芯(4A)](../images/products/M8/M8_contact-4.png)
(4A)
![6芯(1.5A)](../images/products/M8/M8_contact-6.png)
(1.5A)
![8芯(1.5A)](../images/products/M8/M8_contact-8.png)
(1.5A)
![12芯(1A)](../images/products/M8/M8_contact-12.png)
(1A)
![13芯(0.5A)](../images/products/M8/M8_contact-13.png)
(0.5A)
