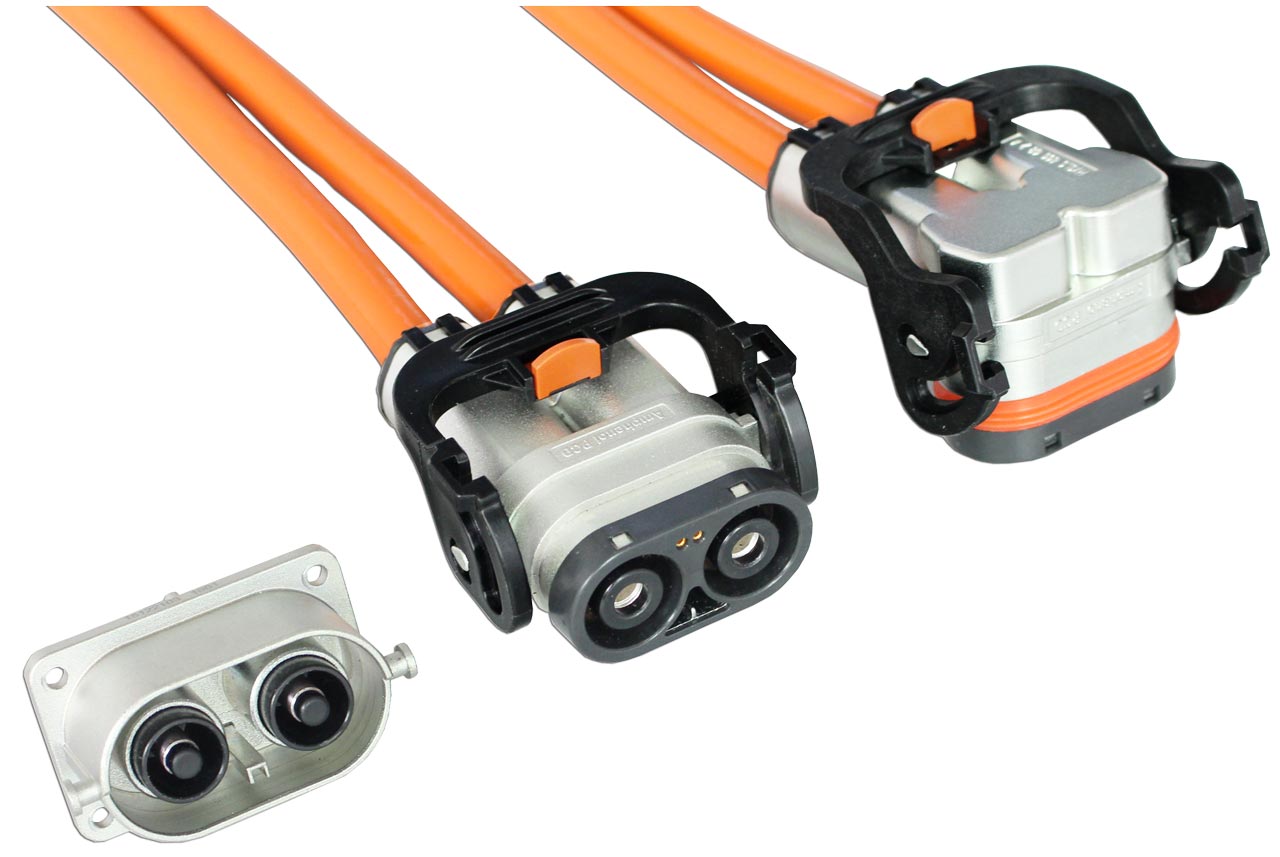

HVSLS600(2芯)
PDU、インバータ、バッテリーシステムなどの電動パワートレイン向けに開発された、2芯のメタル製高電圧EVコネクタです。形状はストレートタイプと90°アングルタイプを取り揃え、定格電圧1000V DC、定格電流は最大120A、適用電線サイズ16mm²、25mm²に対応しています。
特長
- 保護等級：IP67、IP6K9K（嵌合時）
- タッチプルーフ：IP2XB
- HVIL（インターロック）機構付きあり
- 360°EMI シールド
- キーコード（誤嵌合防止用）：A/B/C
- 2 重ロック構造（CPA）
- 参照規格：LV 215
特長
- 嵌合離脱力：< 100N
- 使用温度範囲：- 40℃～＋125℃
- 定格電圧：1000V DC Max.
- 嵌合耐久性：50 回
- 定格電流：80A 16mm²
120A 25mm² - 絶縁抵抗：> 200 MΩ
- 耐電圧：3000V AC
