HVPT B
- カタログ
- 圧着

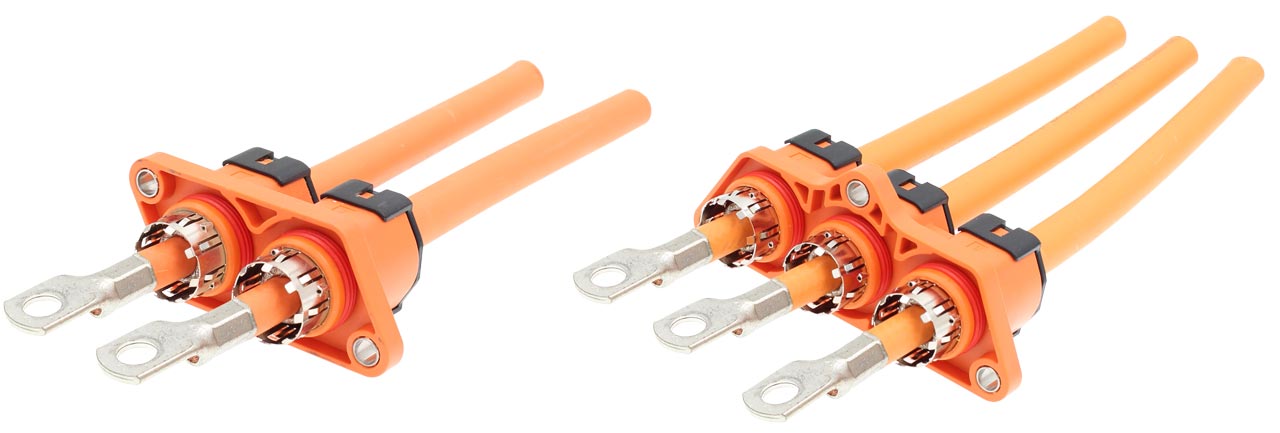

HVPT Bは高電圧ケーブルに丸端子を結線し、強固なハウジングとシールド処理で保護した防水シールドケーブルグランドです。
従来品のHVPTとシーリング構造が異なります（下図参照）。
定格電圧1000V DC、360°EMIシールド、IP67、IP6K9Kの防水性などの特長を有しており、適用電線サイズ25mm²～70mm²に対応しています。
筐体表面で気密性を確保したい方はこちら（HVPT）
特長
- 定格電圧 1000VDC
- 樹脂製ハウジング、ケーブルグランドを採用
- 耐環境性を備えた高電圧対応グランド
- 軽量で省施工を実現した最適設計
- 芯数：2芯、3芯
- 保護等級：IP67、IP6K9K（嵌合時）
- 複数キーコード（誤嵌合防止）
- 360°EMIシールド
- 適用電線サイズ：
25㎜²(11.9±0.4mm)
35㎜²(14.2±0.4mm)
50㎜²(16.5±0.4mm)
70㎜²(19.0±0.4mm) - 難燃性：UL94V-0
- 結線：圧着
- 使用温度：-40°C～＋125°C

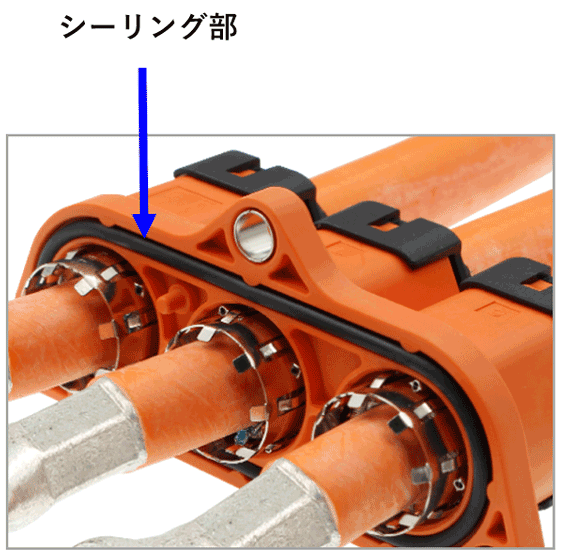

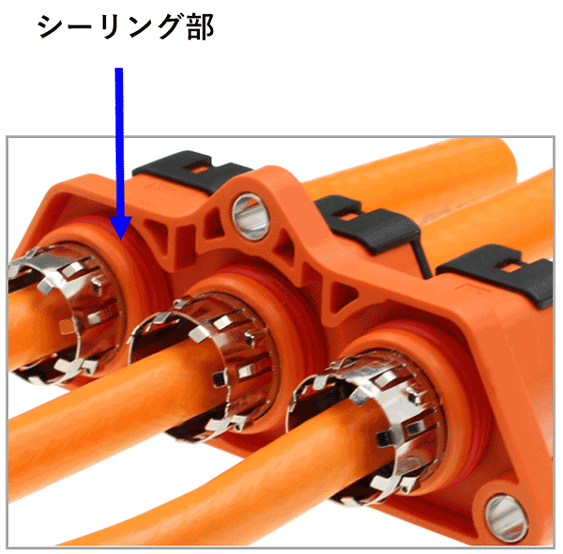

シーリング構造について
HVPTの詳細はこちら
適合規格
- USCAR-2
- USCAR-37
- RoHS
