HVMC シリーズ
- カタログ
- 圧着
- ねじ止め

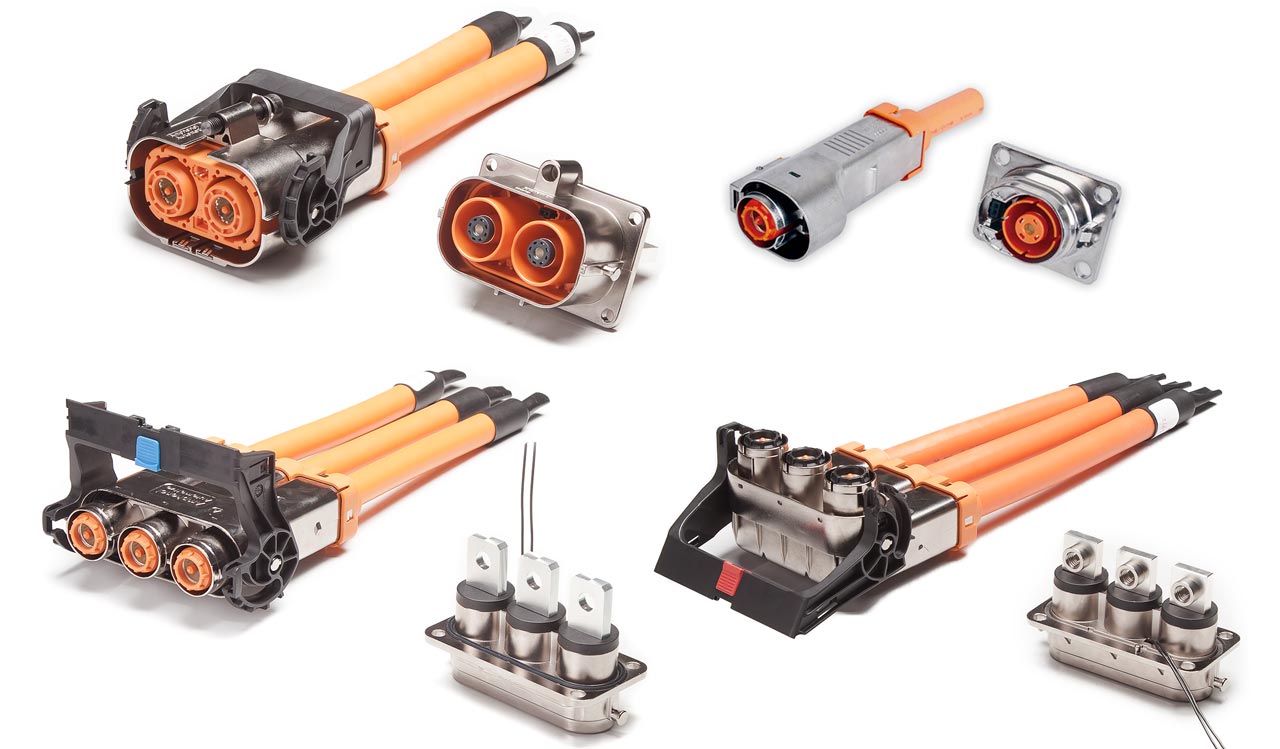

HVMC シリーズは、バッテリーシステム、PDU、MCU、モーターなどに最適なメタル製の高電圧EV
コネクタです。1～3芯、形状はストレートタイプと90°アングルタイプを取り揃え、定格電圧800V DC～1000V DC、定格電流20A～450A、適用電線サイズ2.5mm～120mm²に対応しています。
HVMC シリーズ 選定早見表
※各製品名をクリックすると、HVMC シリーズの各製品ページをご覧いただけます。
| 製品名 | HVMC2P24 | HVMC1P12 HVMC1P12(90°) |
HVMC2P12 HVMC2P12(90°) |
HVMC2P14 | HVMC3P12 HVMC3P12(90°) |
|---|---|---|---|---|---|
| 芯数 | 2芯 | 1芯 | 2芯 | 2芯 | 3芯 |
| 定格電圧 | 1000V DC | 800V DC | 1000V DC | 1000V DC | 1000V DC |
| 定格電流 (Max.) |
20A～32A | 200A～300A | 170A～300A | 350A～450A | 170A～300A |
| 適用電線サイズ (mm²) |
2.5 mm², 4 mm² |
35mm², 50mm², 70mm² |
35mm², 50mm², 70mm² |
70mm², 95mm², 120mm² |
35mm², 50mm², 70mm² |
| 防水性 | IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
IP67, IP6K9K (嵌合時) |
| HVIL (インターロック) |
● | ● | ● | ● | ● |
| 360°EMI シールド | ● | ● | ● | ● | ● |
| タッチプルーフ | IPXXB | IPXXB | IPXXB | IPXXB | IPXXB |
