HS-Lok シリーズ
- カタログ
- 半田

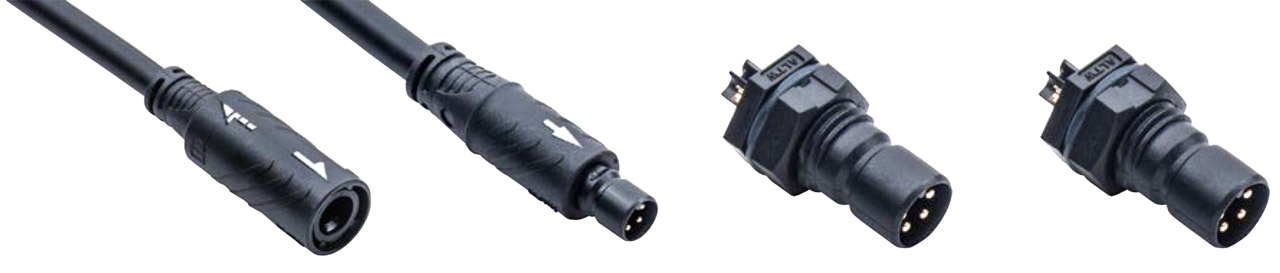

HS-Lok シリーズは、プラグ外径14.0mm、最大6芯、プッシュプル嵌合の超小型防水コネクタです。プラグを押すだけでカチッとした手ごたえとともに嵌合し、引っ張るだけで離脱します。
嵌合時IP68の防水性、耐UV性の強化樹脂ハウジングによって、屋内外のウェットな環境でも安心してお使いいただけます。屋外用LED照明、通信機器、監視カメラなどで豊富な実績があります。
仕様
下記に示す仕様以外の製品もお選びいただけます。
詳細は弊社までお問合せください。
| 嵌合方式 | プッシュプル |
|---|---|
| 定格電流 | 2A（Q8U）、5A（Q8D）、5A＋2A（Q8DU） |
| 定格電圧 | 2A: 100Vdc 5A:300Vac/Vdc 5A+2A: 5A（300Vac）＋2A（100Vdc） |
| 材質 | ハウジング：熱可塑性樹脂（UL認定） コンタクト：銅合金、金めっき ガスケット＆Oリング：ゴム（UL認定） |
| 保護等級 | IP68（嵌合時、1時間／24時間） |
| 使用温度 | －40℃～＋105℃ |
| 接触抵抗 | 10mΩ Max. |
| 絶縁抵抗 | 100MΩ Min.（500Vdc） |
| 嵌合耐久性 | 2,000回 |
| 耐電圧 | EIA-364-20相当。（1,000V+2×定格電圧）を 1分間印加して、絶縁破壊のないこと。 |
| 塩水噴霧時間 （耐腐食性） |
500時間 |
