GCB-B シリーズ（VG95234規格適合）
- カタログ
- 圧着

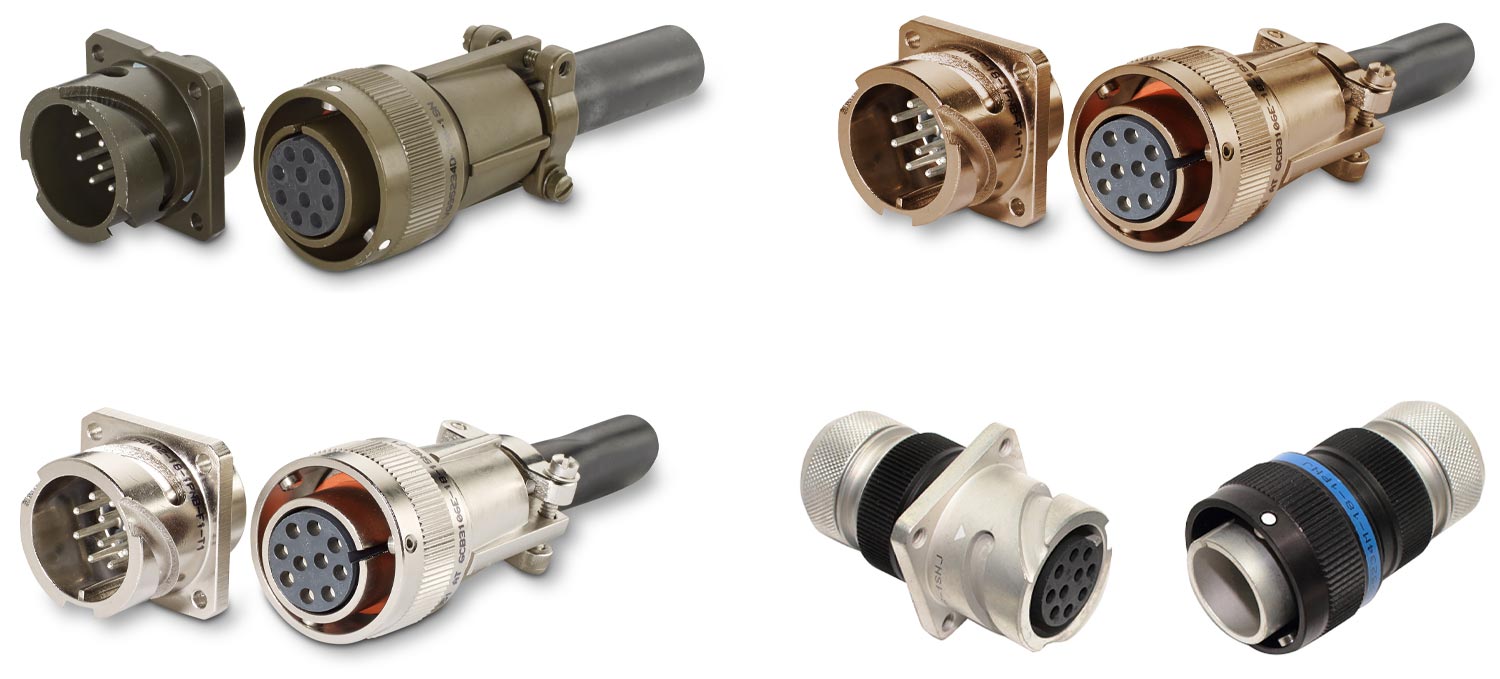

GCB-B シリーズは、VG95234規格に適合した、リバースバヨネット嵌合の耐環境型丸型コネクタです。防水性、耐振動性、耐摩耗性に優れており、取付け寸法ならびにインサート配列はMIL-DTL-5015コネクタと同一です。
堅牢性と操作性を兼ね備えた本コネクタは、過酷な振動環境下においても、予期せぬコネクタ離脱を発生させることなく、クイックで容易な嵌合を実現します。
防衛用途、産業用プラント、鉄道車両、エンジン技術、工作機械、計測機器、ロボット関連などのアプリケーションに最適です。
特長
- VG95234規格※適合コネクタ
※VG95234：ドイツの丸型コネクタ規格（欧米の鉄道用丸型コネクタでスタンダードな規格） - 嵌合タイプ：リバースバヨネット嵌合
- 嵌合回数：500回 Min.
- 使用温度範囲：－55℃～＋125℃
- 耐振動性：200 m/s²（10～2000Hz）
- 絶縁抵抗：1000MΩ以上
- シェル材質：アルミニウムシェル、OD色カドミウムめっき（標準タイプ）
- インサート材質：ネオプレン
- コンタクト材質：銅合金、銀めっき（標準タイプ）
- 結線タイプ：圧着
仕様

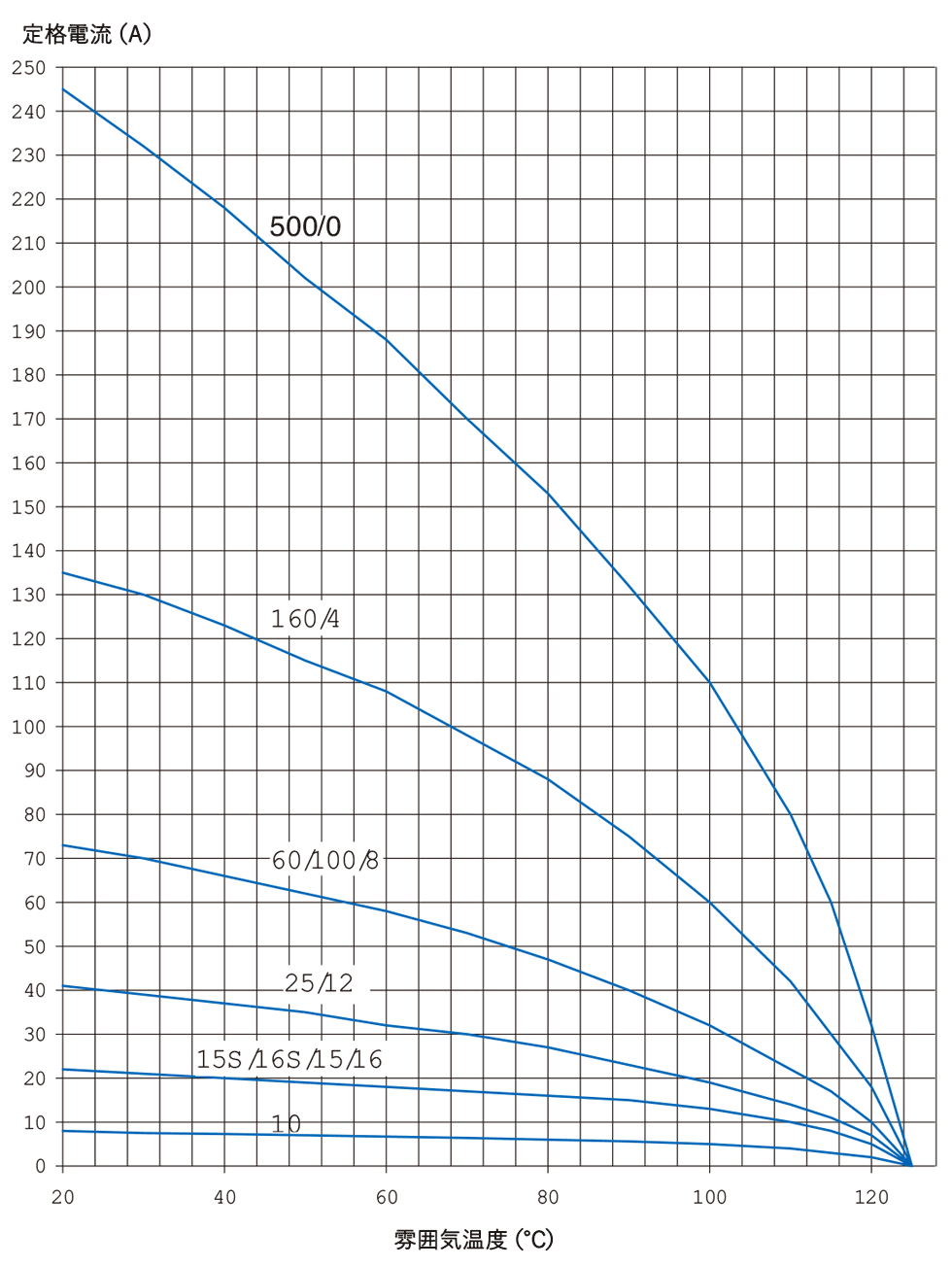

| コンタクト | 定格電流 |
|---|---|
| 10 | 8 A |
| 15S / 16S | 22 A |
| 15 / 16 | 22 A |
| 25 / 12 | 41 A |
| 60 / 100 / 8 | 74 A |
| 160 / 4 | 135 A |
| 500 / 0 | 245 A |
Nominal Current@20℃
| コンタクトサイズ | 接触抵抗（Max.） |
|---|---|
| 10 | 12 mΩ |
| 15S / 16S | 6 mΩ |
| 15 / 16 | 6 mΩ |
| 25 / 12 | 3 mΩ |
| 60 / 100 / 8 | 1 mΩ |
| 160 / 4 | 0.5 mΩ |
| 500 / 0 | 0.2 mΩ |
| 定格区分 （サービスレーティング） |
試験電圧 |
|---|---|
| Instruments | 1050 V |
| A | 2000 V |
| B | 4500 V |
| D | 2500 V |
| E | 3500 V |
