EX シリーズ
- カタログ
- 圧着

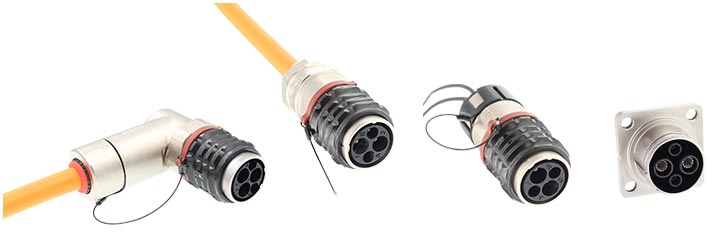

EX シリーズは、スペース制限の厳しい用途に最適な小型プッシュプルコネクタです。EV/HEV用エアコン、DC-DCコンバータ、PTCヒーター、ジャンクションボックス向けに開発されました。
２芯、３芯をラインアップしており、ストレート形状、ライトアングル形状をお選びいただけます。EMIシールド、嵌合時IP68/IP6K9Kの防水性、ならびに５種類のキーコードはナット色で識別可能な構造になっています。
特長
- 芯数：２芯、３芯
- プラグ形状：ストレート、ライトアングルをラインアップ
- 定格電圧：1000V DC Max.
- 定格電流＠70℃：23A（2.5mm²）
32A（4.0mm²）
40A（6.0mm²） - 嵌合耐久性：50回 Min.
- 防水性：IP68、IP6K9K（嵌合時）
- タッチプルーフ：IP2XB
- 使用温度範囲：-40℃～＋125℃
- 塩水噴霧：96時間
- EMIシールド
- 5種類のキーコード（ロックナットカラーで色識別が可能）
- HVIL（インターロック）機構付きあり
