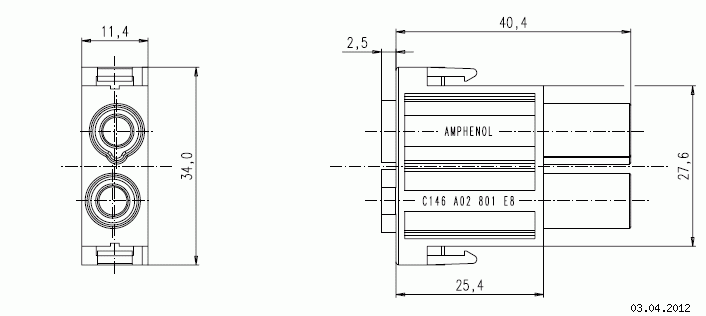

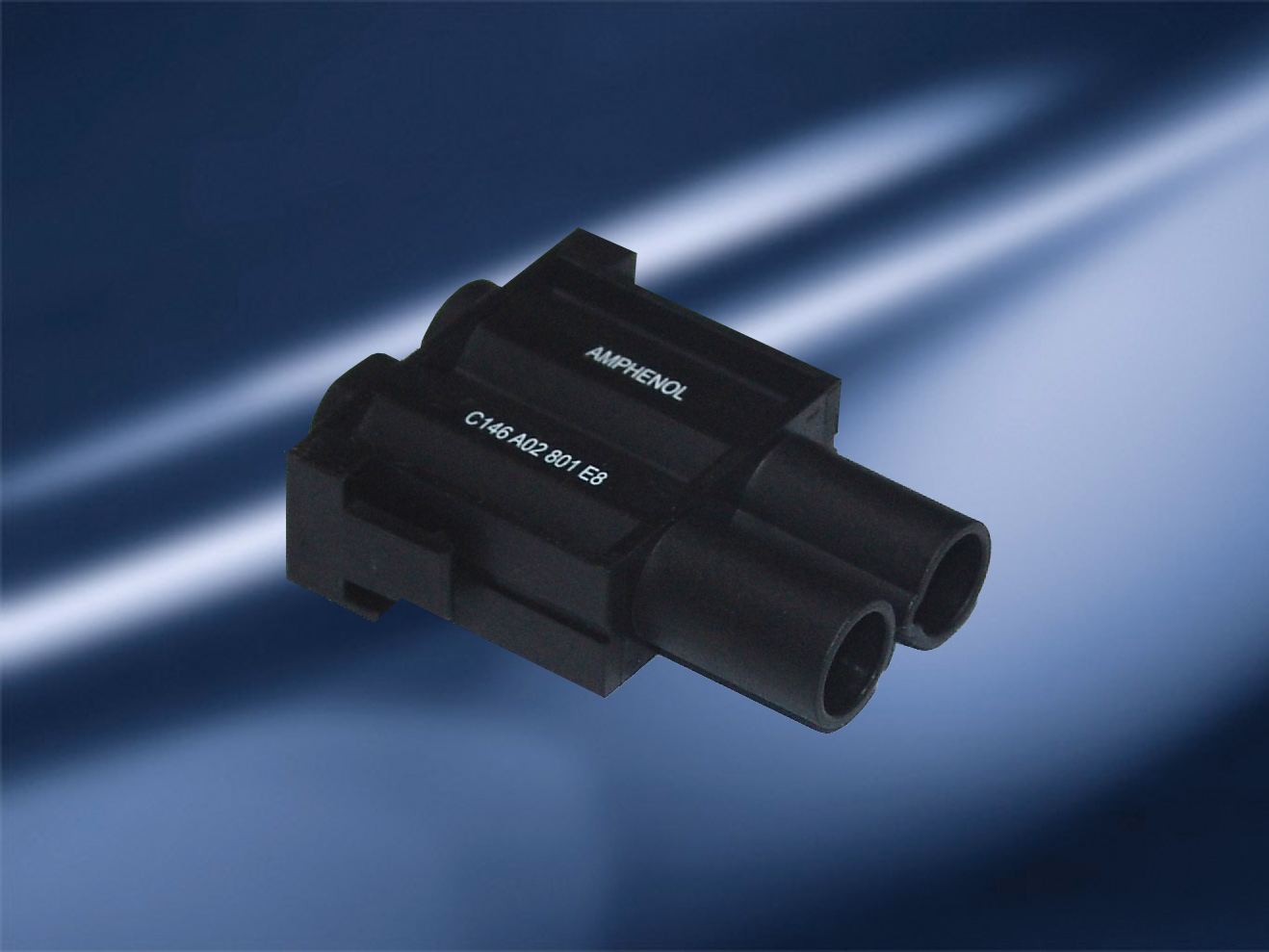

C146 M モジュール型インサート C146 A02 801 E8
heavy|mate® - C146 M 2芯パワーモジュール、ピン（3.6mm圧着切削コンタクト用） | ||
| 品番 | C146 A02 801 E8 | |
| シリーズ名 | 産業用角型コネクタ heavy|mate® - C 146 | |
| サブシリーズ名 | 産業用角型コネクタ heavy|mate® - C146 M | |
| 注記 | 圧着コンタクトは別途ご注文ください | |
| 一般特性 | ||
| コンタクト数 | 2 | |
| コンタクトの種類 | ピン | |
| 電気特性 | ||
| 定格電圧 | DIN EN 60664-1 / IEC 60664-1 | 1000V |
| 定格インパルス耐電圧 | DIN EN 60664-1 / IEC 60664-1 | 8000V |
| 耐電圧 | DIN EN 60512-2, Test 4a / IEC 60512-2, Test 4a | 1000V |
| 設置カテゴリ | DIN EN 60664-1 / IEC 60664-1 | III |
| 絶縁材料グループ | DIN EN 60664-1 / IEC 60664-1 | II |
| 絶縁抵抗 | DIN EN 60512-2, Test 3a / IEC 60512-2, Test 3a | ≥ 1012 Ω |
| 接触抵抗 | DIN EN 60512-2, Test 2a / IEC 60512-2 Test 2a | < 5 mΩ |
| 通電容量 | DIN EN 60512-3, Test 5b / IEC 60512-2 Test 5b | 軽減曲線をご参照ください。 |
| 汚染度 | DIN EN 60664-1 / IEC 60664-1 | 3 |
| 耐候性 | ||
| 使用温度範囲 | -40/+125 | |
| 最高気温 | 125 | |
| 最低気温 | -40 | |
| 機械的特性 | ||
| IP保護等級 | DIN EN 60529 / IEC 60529 | IP20 未嵌合 |
| 耐久性 | ≥ 500 回 | |
| 材料 | ||
| インサート | PA | |
| 色 | 黒 | |
| その他の特性 | ||
| 結線方式 | 圧着 | |
| 適用電線サイズ | 16 mm2 | |
| 適用電線サイズ (AWG) | 6 | |
| 難燃性 | UL 94 | V-0 |
