C146 D (高密度)インサート C146 10B040 060 2

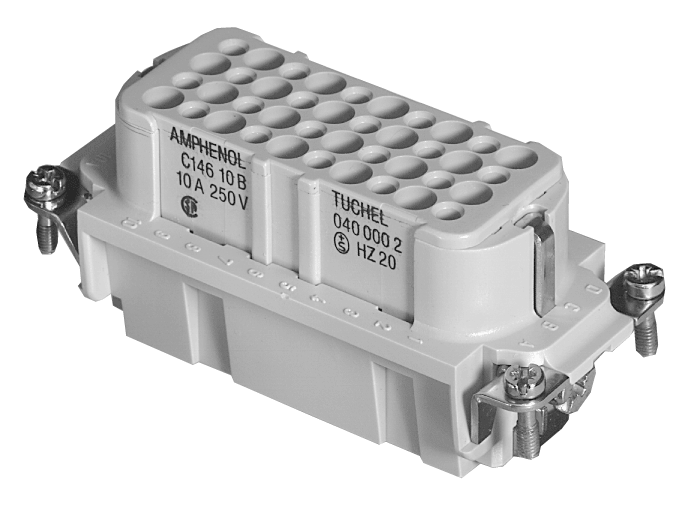

heavy|mate® - C146 D 圧着プレスコンタクト用、40+PE(2 x PE接続*)、メスインサート | ||
品番 | C146 10B040 060 2 | |
シリーズ名 | 産業用角型コネクタ heavy|mate® - C 146 | |
サブシリーズ名 | 産業用角型コネクタ heavy|mate® - C146 D | |
注記 | 圧着コンタクトは別途ご注文ください | |
一般特性 | ||
コンタクト数 | 40 + PE | |

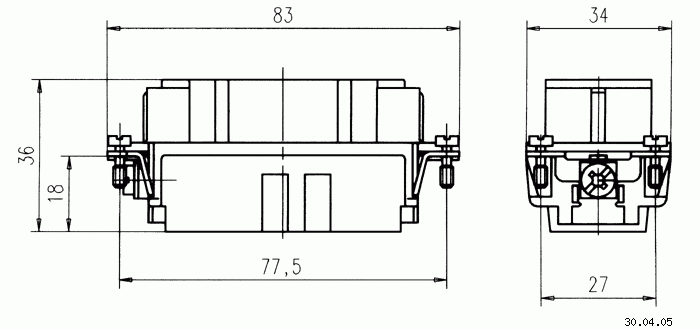

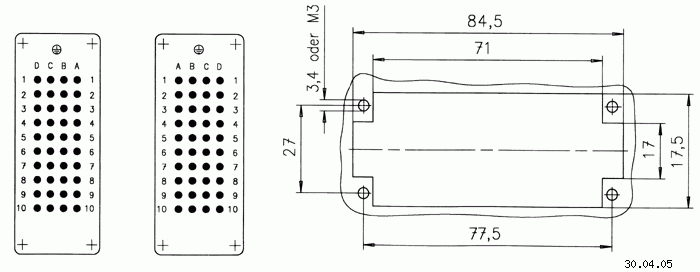

コンタクト配列 (DIN) | DIN EN 60130-9 | EN 175 301-801 (DIN 43652) |
バージョン | 2 x PE termination | |
コンタクトタイプ | 圧着プレスコンタクト | |
最大適用電線径 | 4.1 mm | |
オスインサート重量 | 53 g | |
メスインサート重量 | 64 g | |
電気特性 | ||
定格電圧 | DIN EN 60664-1 / IEC 60664-1 | 250V~400V用特殊インサート配列あり (600 V UL / CSA) |
定格インパルス耐電圧 | DIN EN 60664-1 / IEC 60664-1 | 4000V |
定格電流 (@40℃) | 10 A | |
耐電圧 | DIN EN 60512-2, Test 4a / IEC 60512-2, Test 4a | 2200 V |
設置カテゴリ | DIN EN 60664-1 / IEC 60664-1 | III |
絶縁材料グループ | DIN EN 60664-1 / IEC 60664-1 | III b |
絶縁抵抗 | DIN EN 60512-2, Test 3a / IEC 60512-2, Test 3a | ≥ 1012 Ω |
接触抵抗 | DIN EN 60512-2, Test 2a / IEC 60512-2 Test 2a | ≤ 5 mΩ |
空間距離 | IEC 60664-1 | > 3.5 mm |
沿面距離 | IEC 60664-1 | > 4.6 mm |
通電容量 | DIN EN 60512-3, Test 5b / IEC 60512-2 Test 5b | 軽減曲線をご参照ください。 |
汚染度 | DIN EN 60664-1 / IEC 60664-1 | 3 |
耐候性 | ||
耐候性試験 | DIN EN 60068-1 / IEC 60068-1 | 40 / 125 / 21 |
最高気温 | + 125 °C / 1000 h | |
最低気温 | - 40 °C / 16 h | |
機械的特性 | ||
IP保護等級 | DIN EN 60529 / IEC 60529 | IP20 未嵌合 |
インサート挿抜力 | DIN EN 60512-13-2, Test 13b / IEC 60512-13-2, Test 13b | 60-90 N |
耐久性 | IEC 60512-5; Test 9 a | ≥ 500 回 |
材料 | ||
インサート | PC GV | |
色 | グレー | |
その他の特性 | ||
結線方式 | 圧着 | |
難燃性 | UL 94 | V-0 |
*:非導電性のハウジングで使用する場合は両方の保護アース端子が必要です。
