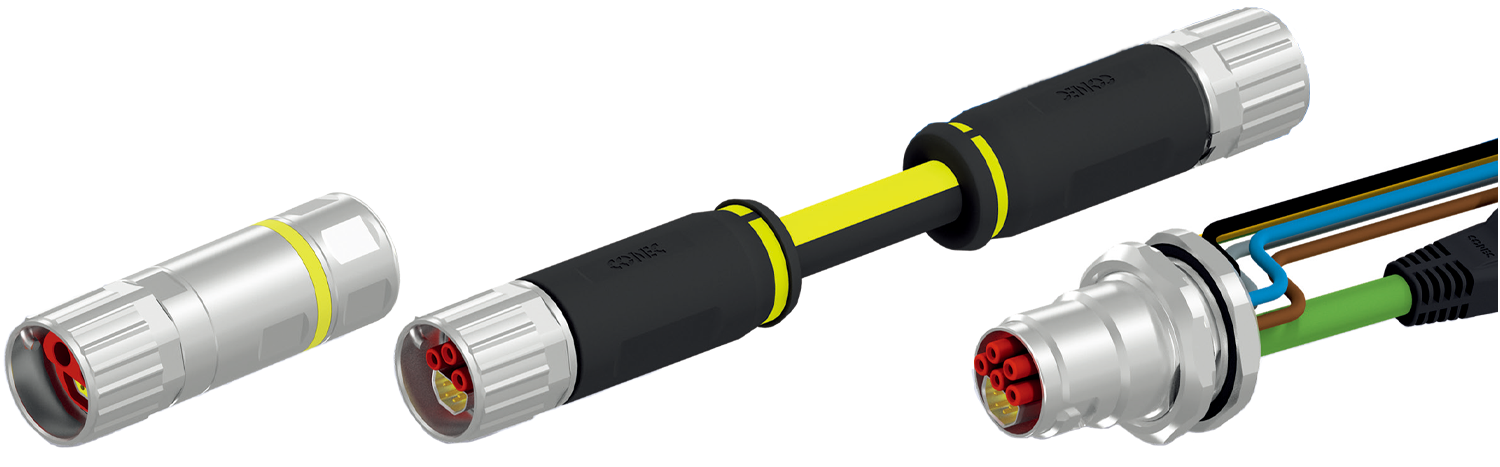

B17 シリーズ
B17 シリーズは、コンパクトながら信号および電源供給に対応したハイブリッド防水コネクタです。
信号は4A、電源は最大20Aの電流値に対応しています。

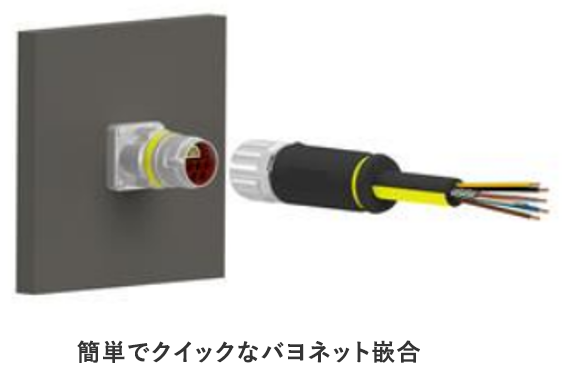

クイックなバヨネット嵌合のため、操作性に優れており、IP67の防水性、オプションにてEMIシールドも提供します。
特長
- イーサネット＋電源のハイブリッド
- 芯数：
－信号：0芯、2芯、4芯
－電源：2＋PE, 3＋PE, 4＋PE, 3＋PE＋2 - 定格電流：
－信号：4A@40℃
1.5A@40℃（RJ45）
－電源：20A@40℃（2.5mm²）
12A-16A@40℃（1.5mm²） - 定格電圧：
－信号：50VA C/DC
－電源：300VA C/DC（2.5mm²）
600VA C/DC（1.5mm²） - 嵌合方式：バヨネットロック
- 防水性：IP67（嵌合時）
- EMIシールド（オプション）
ハイブリッドコネクタについて

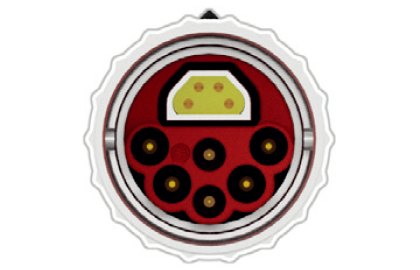

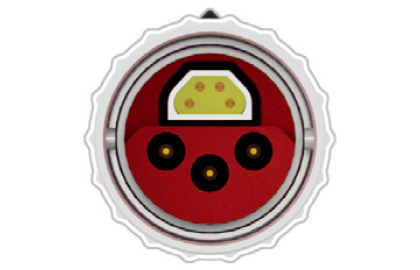

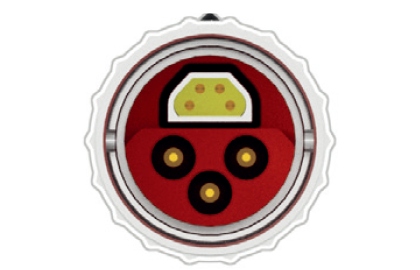

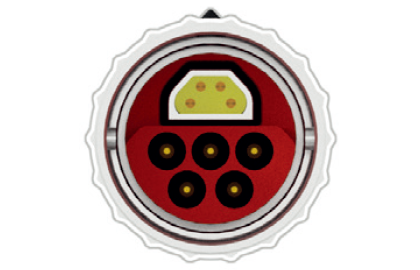

インサート配列
電線サイズ：1.5 mm² Max.
電線サイズ：2.5 mm² Max.
電線サイズ：1.5 mm² Max.
電線サイズ：1.5 mm² Max.
電線サイズ：1.5 mm² Max.
電線サイズ：0.75 mm² Max.
