AV87- VITA87規格 光コネクタ

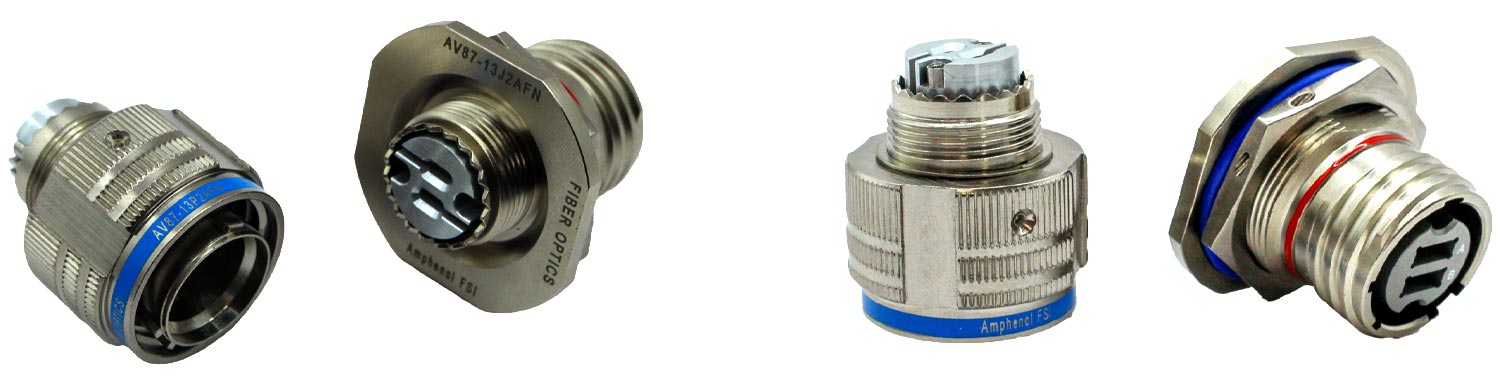

AV87は、VITA規格、VITA87ならびにSOSA™注)の要求仕様に準拠して開発された光コネクタです。高信頼性、耐環境性に優れたMIL-DTL-38999コネクタシェルに、MTフェルールを内蔵しており、最大192芯の光ファイバ通信に対応します。
MTフェルール1つあたり12芯~48芯の光ファイバオプションを備えており、コンパクトなサイズ11、13、15のコネクタシェルに、それぞれ1つ、2つ、4つのMTフェルールを内蔵できます。研磨方法はPC、APC研磨に対応しており、物理接触式と拡大ビーム式どちらもお選びいただけますので、高密度用途の多様なニーズにお応えします。
AV87は、世界標準規格であるVITAおよびSOSA規格に準拠しておりますので、お客様の次世代システムの設計を最大限にサポートします。
注)SOSA(The Open Group® Sensor Open Systems Architecture)は、相互運用性などを促進するために、C4ISRセンサー・システムをオープン・アーキテクチャに移行するための標準化の取り組み。
特長
- 最大192芯の光ファイバを、コンパクトなサイズ15のコネクタシェルに格納
- 3段階のアライメントにより、高精度な光ファイバ接続を実現
-コネクタシェルの誤嵌合防止キー
-インサート配列(2種類の配列パターン/各コネクタシェル)
-MTフェルールのコンタクトガイドピン - 物理接触式MTフェルール(PC-MT)、拡大ビーム式MTフェルール(EB-MT)どちらも提供可能
- 物理接触式MTフェルール(PC-MT):12、16、24、32、48芯をラインアップ
シングルモード、マルチモードをサポート
PC研磨、APC研磨に対応 - 拡大ビーム式MTフェルール(EB-MT):12、16、32芯をラインアップ
ARコーティング(反射防止コーティング)付きのレンズを採用
マルチモードをサポート - コネクタ後端部から、一般的な工具で引抜可能な光コンタクト
- MIL-DTL-38999シリーズⅢのアクセサリを適用可能
インサート配列
プラグ
![シェルサイズ11](../images/products/A-V87/A-V87_InsertArray_P_SS11.png)
![シェルサイズ13](../images/products/A-V87/A-V87_InsertArray_P_SS13.png)
![シェルサイズ15](../images/products/A-V87/A-V87_InsertArray_P_SS15.png)
レセプタクル
![シェルサイズ11](../images/products/A-V87/A-V87_InsertArray_R_SS11.png)
![シェルサイズ13](../images/products/A-V87/A-V87_InsertArray_R_SS13.png)
![シェルサイズ15](../images/products/A-V87/A-V87_InsertArray_R_SS15.png)
コネクタシェルの誤嵌合防止キー
![プラグキー](../images/products/A-V87/A-V87_Key_plug.png)
![レセプタクルキー](../images/products/A-V87/A-V87_Key_recep.png)
アプリケーション
- 防衛用レーダ
- 航空電子戦(EW)
- アビオニクス
- 民間航空機
- 無人航空機(UAV)
- 衛星通信(SATCOM)システム
- 防衛車両
- 移動式司令部シェルター
